Solutions de systèmes photovoltaïques Acrel
Général
L’énergie solaire photovoltaïque est devenue l’une des nouvelles énergies les plus populaires ces dernières années. Par conséquent, une solution complète pour la surveillance de la production d’énergie et la surveillance du reflux vers chaque partie du système de distribution d’énergie solaire photovoltaïque devient nécessaire pour l’énergie solaire photovoltaïque distribuée et centralisée.
Application 1. Solutions photovoltaïques distribuées
De nos jours, les sociétés de réseau exigent généralement que les systèmes photovoltaïques connectés au réseau soient irréversibles, c'est-à-dire que l'électricité produite par les systèmes photovoltaïques connectés au réseau est consommée par les charges locales et que l'électricité excédentaire ne peut pas être fournie au réseau. Le système peut réguler la production d'électricité afin d'empêcher le système photovoltaïque connecté au réseau de générer de l'énergie inverse.
Structure

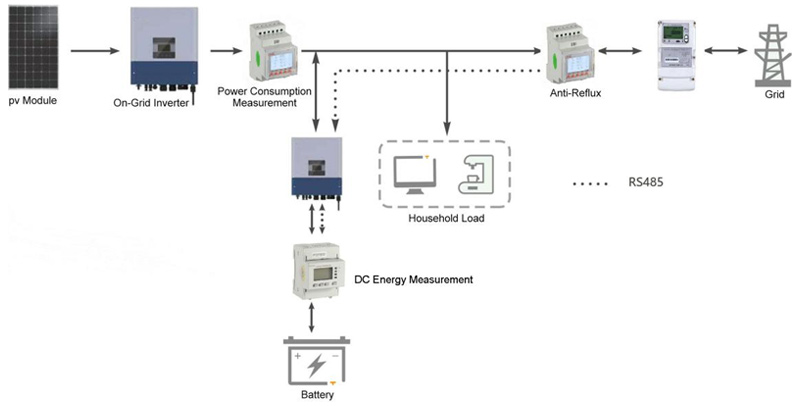

• Solution anti-reflux PV
• Solution de stockage d'énergie photovoltaïque couplée au courant continu
• Solution de stockage d'énergie photovoltaïque couplé au courant alternatif
Fonctions principales
• Mesurer la production d'électricité et la consommation d'électricité
• Taux de rafraîchissement des données : 250 ms
• TC à noyau ouvrant, courant 300 A
• Communication : RS485 et onduleur connecté au réseau ou onduleur à stockage d'énergie
Application 2. Solutions photovoltaïques centralisées
Dans le système de production d'énergie solaire photovoltaïque, le boîtier de combinaison photovoltaïque intelligent réduit la connexion entre le réseau de cellules solaires photovoltaïques et l'onduleur. Le boîtier peut surveiller l'état de fonctionnement des panneaux solaires, du parafoudre et du disjoncteur CC. Avec l'interface RS485, l'appareil peut télécharger les données mesurées et collectées ainsi que l'état de l'équipement.
Structure
Fonctions principales
• Spécification actuelle : 20 A, connexion perforée
• 3 DI
• Mesure de température
• Mesure de tension de jeu de barres : DC 1 500 V
• Écran LCD
Certificat
•AGF-AE-D :
•ACR10R :
• Série AGF :
Sélection de produits
| Image | Modèle | Fonction principale |
| Solutions photovoltaïques distribuées | ||
 | Compteur d'énergie à onduleur solaire ACR10R-D16TE | Tension nominale : AC 100 V ou 400 V ; Courant nominal : CA 80 A ;
RS485(MODBUS-RTU);
Certificat : CE.
|
 | Compteur d'énergie CA monophasé AGF-AE-D | Monophasé à trois fils; Tension nominale : AC 120 V/208 V, 240 V (88 % ~ 110 %) ;
Courant nominal : AC 100 A, 200 A ;
Application : onduleurs en Australie, en Europe, en Amérique du Nord et dans d'autres régions ;
DIN 35 mm.
|
 | Compteur d'énergie à onduleur solaire CR10R-D16TE4 | Tension nominale : 3X220/380V; Courant nominal : 60 A ;
Communication : RS 485 Modbus RTU ;
Certificat : CE.
|
 | Compteur de puissance CC monté sur rail DJSF1352-RN | Interface de communication RS485; Prend en charge le protocole Modbus-RTU ;
Sortie d'alarme relais et fonction d'entrée numérique ;
Réglez le rapport, l'alarme et la communication via les touches du panneau de compteur en fonction de différentes exigences ;
Enregistrement d'événements du commutateur (protocole Modbus), enregistrements de programmation et de réglage d'événements, fonction de gel instantané et temporel des données, fonction d'enregistrement des valeurs maximales et minimales de la tension et de la puissance actuelle.
|
| Solutions photovoltaïques centralisées | ||
 | Boîte de combinaison | Précision : 0,5; C.C ± 18 A ;
Communication : RS485 Modbus-RTU. |
 | Dispositif d'acquisition de confluence PV | Précision : 0,5; Courant nominal : DC 0-20 A ;
Tension : 1 000 V CC, 1 500 V CC ;
Communication : RS485 Modbus-RTU ;
Maximum 24 circuits.
|
 | Dispositif d'alimentation avancé APQM-E | Mesure de paramètres électriques, harmoniques, inter-harmoniques, fluctuation de tension, scintillement ; Surveillance de l'augmentation de tension, de l'affaissement de tension, de l'interruption de tension, des statistiques des temps limites de qualité de l'énergie, du taux de qualification de tension et formulaire de rapport.
|
