Système d'alimentation électrique d'isolation médicale Acrel
Général
Le dispositif de surveillance de l'isolation et le système de localisation des défauts des systèmes informatiques médicaux conviennent aux salles d'opération, aux unités de soins intensifs (USI) et autres lieux importants des hôpitaux, et peuvent fournir un environnement sûr pour des solutions d'alimentation électrique continues et fiables.
Face à la demande croissante d'équipements médicaux électroniques dans les hôpitaux, la protection des patients contre les risques liés aux courants résiduels est devenue un élément crucial des systèmes d'alimentation électrique isolés des hôpitaux.
Scénario d'application
• Salle d'opération
• Unité de soins intensifs
• Unité de soins intensifs
• Unité de soins intensifs néonatals
• Salle d'urgence

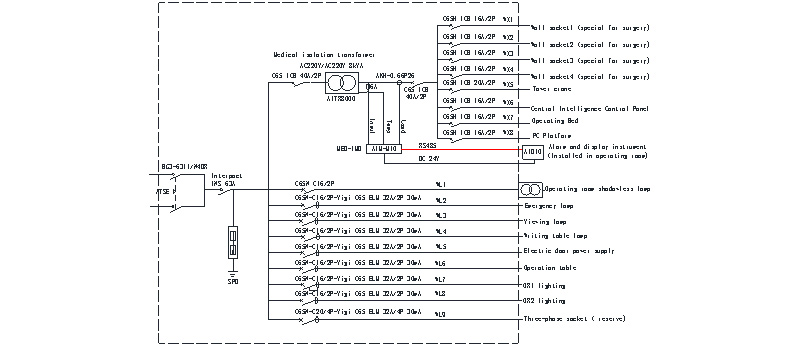

Structure
Fonctions principales
• Schéma de raccordement principal et affichage de la distribution des champs
• Acquisition et affichage des données en temps réel
• Alarme de défaut de l'alimentation électrique isolée médicale
• Alarme de défaut de l'alimentation électrique isolée médicale
• Affichage graphique
Afficher sous forme de graphique l'état de l'isolation, l'état de la charge et la température du transformateur d'isolement de chaque ensemble de systèmes d'alimentation isolés.
Solutions typiques
• Ensemble de quatre pièces
• Ensemble de cinq pièces
• Ensemble de sept pièces
Photos sur place
Cas typiques
Système de surveillance de température sans fil Acrel appliqué à l'aéroport international de Pékin-Daxing- voir plus
Système de surveillance de température sans fil Acrel appliqué à un projet en Italie- voir plus
Système de surveillance de température sans fil Acrel appliqué dans le cadre d'un projet chez Lotte Mart à Hanoï, Vietnam- voir plus
Sélection de produits
| Image | Modèle | Fonction principale |
 | Moniteur d'isolation intelligent médical AIM-M200 | Surveillance de l'isolation des systèmes informatiques médicaux ;Surveillance de la charge et de la température du transformateur d'isolement ;
Surveillance de la déconnexion des appareils ;
Voyants LED : Marche, Isolation, Surcharge, Surchauffe ;
Sortie relais d'alarme ;
Bouton de test ;
localisation du défaut d'isolation ;
RS485 (MODBUS-RTU) + CAN.
|
 | Dispositif d'alarme et d'affichage AID150 | surveillance à distance;Voyants LED : Marche, Isolation, Surcharge, Surchauffe ;
Bouton Muet ;
Bouton de test ;
Alimentation auxiliaire : DC24V ;
RS485 (MODBUS-RTU).
|
 | Générateur de signaux ASG150 | Génération d'un signal de localisation de défaut;Détection de la déconnexion L1 et L2 ;
Voyants LED : Marche, Comm, Test ;
Bus CAN ;
Alimentation auxiliaire : DC24V.
|
 | Alimentation auxiliaire ACLP10-24 | Alimentation auxiliaire pour la série AID;Entrée CA 220 V, sortie CC 24 V ;
Transformateur linéaire totalement isolé ;
Voyant de mise sous tension.
|
 | Localisateur de défauts d'isolation AIL150-4/-8 | Localisation des défauts d'isolation dans les systèmes informatiques CA;AIL150-4 : 4 canaux de mesure ;
AIL150-8 : 8 canaux de mesure ;
Voyants LED : Marche, Comm ;
Bus CAN ;
Alimentation auxiliaire : DC24V.
|
 | Capteur de courant de protection AKH-0.66P26 | Compatible avec le moniteur d'isolation de la série AIM-M;Courant maximal : 50 A ;
Rapport de transformation : 2000:1. |
 | Transformateur d'isolement médical série AITR | Transformateurs d'isolation pour systèmes informatiques médicaux ;Double traitement d'isolation, couche de blindage électrostatique ;
Capteur de température PT100 ;
Puissance nominale : 3,15…10 kVA ;
CE.
|
