Introduction au système
Système de gestion de l'énergie du microréseau Acrel,Acrel-2000 mgCe système permet l'intégration de systèmes photovoltaïques, de systèmes de stockage d'énergie et d'autres équipements, assurant une collecte et une analyse des données en continu. Il surveille l'état de fonctionnement et le bon état des systèmes photovoltaïques, de stockage d'énergie et autres, constituant ainsi un système de gestion complet intégrant la surveillance et la gestion de l'énergie. Ce système vise une optimisation économique fondée sur la sécurité et la stabilité, favorisant l'utilisation des énergies renouvelables, l'écrêtement des pointes de consommation, le lissage de la charge, l'amélioration de la stabilité du réseau et de l'efficacité des équipements, ainsi que la réduction des coûts d'approvisionnement en électricité. Il offre une solution innovante pour l'exploitation sûre, fiable et économique des micro-réseaux d'entreprise.
Fonctions du système

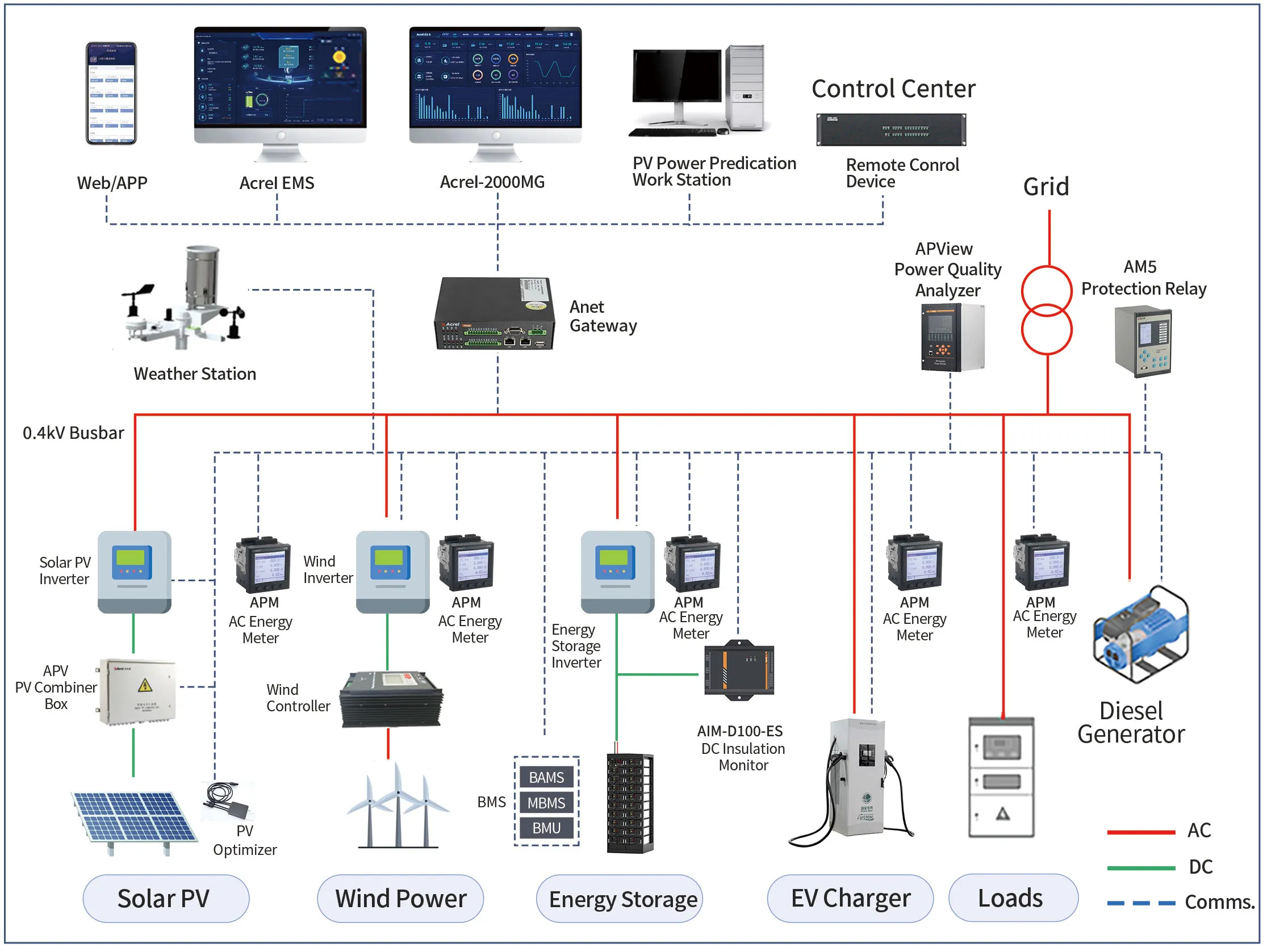

Présentation du système
Surveillance des équipements
Prévisions énergétiques
Contrôle d'optimisation
Dépêche économique
Analyse énergétique
Application
Avantages du système de gestion de l'énergie du micro-réseau Acrel-2000MG
Gestion de l'ensemble du système
Acrel-2000MG peut s'intégrer et être géré avec tous types de systèmes d'alimentation électrique tels que les systèmes de stockage d'énergie (ESS), les systèmes photovoltaïques solaires, les éoliennes, les générateurs diesel, les chargeurs de véhicules électriques, les réseaux traditionnels, etc.
La surveillance de l'alimentation électrique du système d'alimentation et de distribution d'électricité autoroutière doit inclure une surveillance complète de l'alimentation électrique dans des zones telles que les sous-stations de tunnel, les sous-stations de zone de service, les sous-stations de péage, les sous-stations de type boîte le long de la ligne et les nœuds d'échange.
Arbitrage pic-vallée
Grâce au plan de gestion et de contrôle de l'énergie d'Acrel-2000MG, nous pouvons mettre en œuvre une stratégie d'écrêtement des pointes de consommation et de remplissage des creux pour optimiser l'arbitrage entre les pics et les creux de consommation. Les avantages de cet arbitrage peuvent être vérifiés dans le système de gestion de l'énergie d'Acrel-2000MG.
Contrôle de la demande d'énergie
Acrel-2000MG permet de définir un seuil de consommation électrique et de gérer l'ensemble du réseau électrique des micro-réseaux afin que la consommation électrique totale des charges ne dépasse pas cette limite. Aucun frais supplémentaire n'est appliqué en cas de dépassement de la consommation électrique.
Source d'alimentation de secours
Le système Acrel-2000MG EMS pourrait définir un plan pour une source d'alimentation de secours afin de prévenir l'influence d'une coupure de courant imprévisible.
Présentation du logiciel du système de gestion de l'énergie du micro-réseau Acrel-2000MG
Page d'accueil du système
La page d'accueil présente un aperçu général de l'état actuel du système électrique des micro-réseaux du site. Elle fournit des informations sur la consommation d'énergie, les émissions de dioxyde de carbone, les gains réalisés grâce au plan de contrôle et aux nouvelles énergies, les données de la station météorologique, la courbe de puissance, etc.
Analyse des profits
Analyse des profits générés par la stratégie d'arbitrage des cours, les bénéfices de la production d'énergie nouvelle, etc.

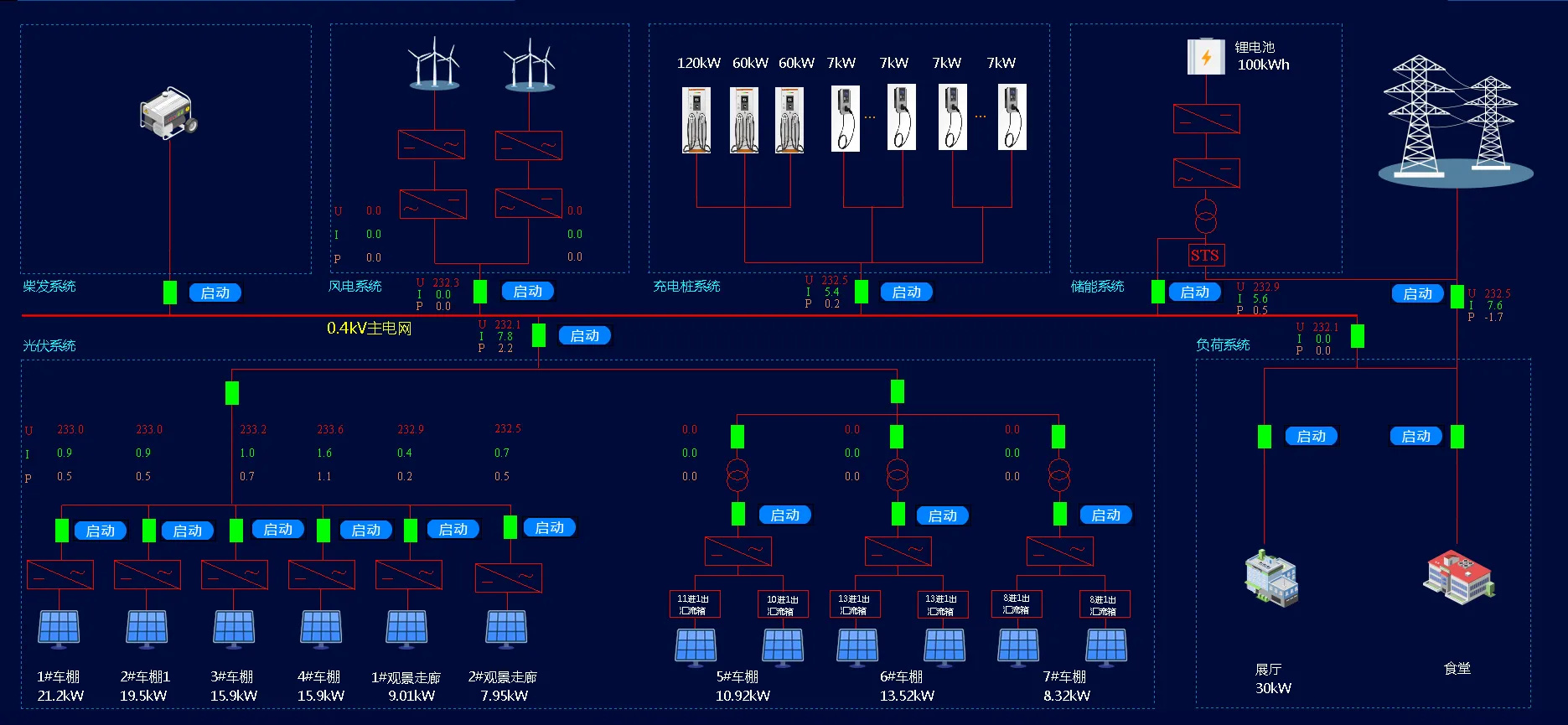

Opération visualisée
Fourniture d'une topologie adaptée à la situation réelle du site. Données et état en temps réel pour une maintenance simple et visuelle.
Surveillance des panneaux photovoltaïques
Surveillance générale des systèmes photovoltaïques, incluant la production d'énergie et les profits générés. Informations météorologiques, courbe tension-puissance, etc. Surveillance et analyse de la qualité de l'énergie injectée sur le réseau.
Surveillance de l'énergie éolienne
Surveillance générale des systèmes éoliens, incluant la production d'énergie éolienne et les profits qui en découlent. Informations des stations météorologiques, courbe tension-puissance, etc. Surveillance et analyse de la qualité de l'énergie injectée sur le réseau.
Surveillance ESS
L'Acrel-2000MG permet une surveillance générale du système de stockage d'énergie (ESS), incluant la puissance de charge et de décharge, l'énergie et les informations d'état. La courbe SOC et l'état du PCS et du BMS sont également consultables. Le mode de fonctionnement peut être modifié : mode crête/creux, courbe programmée, gestion de la demande, etc.
Surveillance des chargeurs de véhicules électriques
Surveillance générale des bornes de recharge pour véhicules électriques, incluant l'énergie de charge et la rentabilité. Il est également possible de vérifier en détail l'état de fonctionnement, la tension, le courant et la quantité de charge de chaque borne.
Analyse de la qualité de l'énergie
Surveillez en continu la qualité et la fiabilité de l'alimentation électrique, notamment les données en régime permanent (harmoniques de tension, scintillement et déséquilibre de tension) et les données transitoires (creux et surtensions, coupures et variations de tension). Effectuez la surveillance, l'analyse et l'enregistrement des formes d'onde de ces paramètres, et suivez également les variations de tension et de courant.
Contrôle de puissance optimisé
Acrel-2000MG permet de configurer différents plans de contrôle pour optimiser la consommation d'énergie, réaliser des économies et augmenter vos profits. Par exemple : l'arbitrage entre les pics et les creux de consommation, le contrôle de la demande maximale, etc.
Présentation matérielle du système de gestion de l'énergie du micro-réseau Acrel-2000MG
Série ANET
Passerelle IoT
La passerelle IoT de la série ANET utilise une plateforme informatique embarquée et dispose de plusieurs interfaces de communication en aval et en amont. Elle est conçue pour agréger et organiser les données de communication provenant de tous les dispositifs intelligents de surveillance et de protection d'une zone cible, puis les transmettre en temps réel au système de la station centrale. Cette configuration assure les fonctions de signalisation et de mesure à distance pour la collecte de données énergétiques.
Série ADL3000-E
Compteur d'énergie multifonction triphasé sur rail DIN
L'ADL3000-E est un compteur électrique intelligent conçu spécifiquement pour les réseaux électriques, les entreprises industrielles et minières, ainsi que les sociétés de distribution d'électricité. Il permet de calculer la consommation électrique et de gérer la demande. Ses principaux atouts sont sa haute précision, sa compacité et sa facilité d'installation. L'appareil intègre la mesure de tous les paramètres électriques et une gestion complète du comptage de l'énergie, fournissant des données sur les 12 derniers mois. Il peut analyser jusqu'à 31 harmoniques et le taux de distorsion harmonique (THD). La communication et le contrôle à distance sont possibles grâce à des entrées numériques et des sorties relais. Il dispose également de sorties d'alarme. L'ADL3000-E est compatible avec divers systèmes de contrôle, systèmes SCADA et systèmes de gestion de l'énergie. Tous les instruments sont conformes aux exigences techniques des normes IEC 62053-21 et IEC 62053-22 relatives aux compteurs d'énergie.
Série APView500
Analyseur de qualité de l'énergie
Utilisant une plateforme multicœur haute performance et un système d'exploitation embarqué, ce système respecte les méthodes de mesure des indicateurs de qualité de l'énergie spécifiées dans la norme IEC 61000-4-30 et est conforme à la norme IEC 61000-4-15. Il intègre dans une seule unité des fonctions telles que l'analyse harmonique, l'échantillonnage de formes d'onde, la surveillance des creux, des surtensions et des interruptions de tension, la surveillance du scintillement, la surveillance des déséquilibres de tension, l'enregistrement des événements et le contrôle des mesures.
Série AM5SE
Relais de protection moyenne tension
Les dispositifs de protection et de contrôle à microprocesseur de la série AM5SE intègrent les fonctions de protection, de contrôle, de mesure, de communication et de surveillance dans une seule unité. Dotés de nombreuses fonctionnalités, d'une configuration complète, d'une maintenance aisée et de performances stables, ils conviennent parfaitement à la protection et au contrôle des réseaux électriques de 35 kV et moins. Ces dispositifs assurent la protection des lignes d'arrivée, des transformateurs principaux, des transformateurs de distribution, des moteurs, des condensateurs, des coupleurs de barres et des transformateurs de potentiel. Leurs applications couvrent les secteurs de l'énergie, de l'hydraulique, des transports, du pétrole, de la chimie, du charbon, de la métallurgie et des énergies nouvelles.
Cas typiques et photos sur place
