Compteur d'énergie monophasé Acrel ADL200 sur rail DIN

Image mise en avant du compteur d'énergie monophasé sur rail DIN Acrel ADL200

Compteur d'énergie monophasé Acrel ADL200 sur rail DIN

●Mesures:Puissance active (kWh), courant, tension, etc. (monophasé CA)

●Précision:1,0 % (kWh)

●Fréquence:45~65 Hz

●Tension nominale :220~264 Vca (connexion directe)

●Courant nominal :10(80)A CA (connexion directe)

●Communication:RS485 (MODBUS-RTU)

●Tarifs multiples :4. Tarifs et autres

●Dimension:90*36*65 mm (L*l*H)

●Installation:Rail DIN 35 mm

●Normes et certifications : CEI ; CE ; CE-MID ; EAC

Envoyez-nous un courriel Manuel du produit

Détails du produit

Paramètres techniques

Certificat

Étiquettes de produit

Logiciel de débogage ADL200

Compteur d'énergie monophasé Acrel ADL200 sur rail DIN

Général

Le compteur d'énergie monophasé Acrel ADL200 est principalement utilisé pour mesurer l'énergie active monophasée des réseaux basse tension. Il peut mesurer simultanément la tension, le courant, la puissance et d'autres paramètres électriques, et peut être équipé d'une fonction de communication RS485, ce qui facilite la surveillance, la collecte et la gestion de la consommation d'électricité par les utilisateurs.

Il peut être installé de manière flexible dans le boîtier de distribution pour permettre la mesure, les statistiques et l'analyse de l'énergie des sous-éléments pour différentes zones et différentes charges.

Fonctions

Mesure 1 :kWh, kVarh (courant alternatif monophasé)

Mesure 2 :U, I, P, Q, S, PF, F et autres

Afficher:Écran LCD

IHM :Programmation des claviers

Communication:RS485 (MODBUS-RTU)

Tarifs multiples :4. Tarifs et autres

Sortie d'impulsions :Sortie d'impulsions actives

Paramètres

Tension nominale :220~264 Vca LN

Courant nominal :10(80)A CA

Fréquence:45~65 Hz

Câblage :monophasé à 2 fils

Précision:1,0 % (kWh)

Température:-25°C à +55°C

Humidité:<95 % HR

Altitude : ≤2500 m

Panneau avant

Caractéristiques

Mesure de divers paramètres électriques

● U (Tension)

● Je (Actuel)

● P (Puissance)

● Q (Puissance réactive)

● S (Puissance apparente)

● Facteur de puissance (PF)

● kWh (kilowatt-heures)

● kVarh (Heures Kilovar)

Mesure des paramètres de l'électricité diversifiée-2

Tarifs multiples/flexibles

● 4 Fuseau horaire

● 4 Tarifs (Pic, Heures de pointe, Plat, Vallée)

● 2 Liste des périodes

● 14 Période par jour

Interface homme-machine pour le paramétrage

● Code

● Protocole

● Adresse

● Débit en bauds

● Parité

● Tous les affichages

Diagramme deADL200 SimpleCompteur d'énergie sur rail DIN de phase

Le compteur d'énergie monophasé ADL200 est spécifié pour un courant de 10 (80) A et se raccorde directement. Le couple de serrage pour le raccordement direct est de 1,8 N·m. Ses dimensions (L × l × H) sont de 90 × 36 × 65 mm. La face avant comporte une sérigraphie indiquant les entrées et sorties, le numéro des ports auxiliaires, le logo, un écran LCD et des boutons.

schéma-d'un-compteur-d'énergie-monophasé-DIN-rail-ADL200

Aperçu du code PIN

Aperçu du code PIN/terminal de l'ADL200

Câblage

Câblage électrique : monophasé à 2 fils par connexion directe

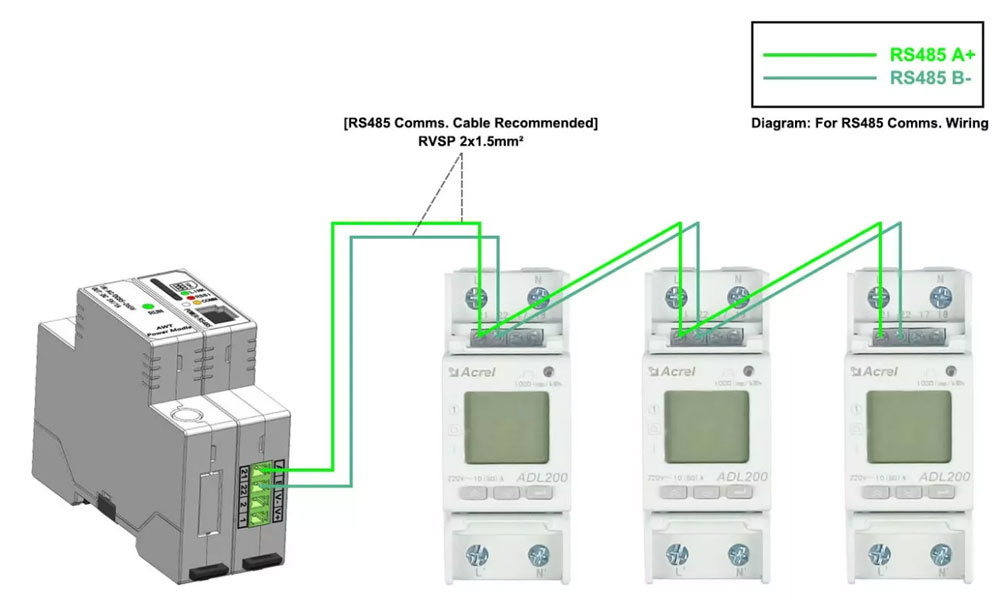

Communication-Câblage-RS485-Câblé-Communication-avec-Passerelle-IoT

Câblage de communication : communication câblée RS485 avec la passerelle IoT

Réseau

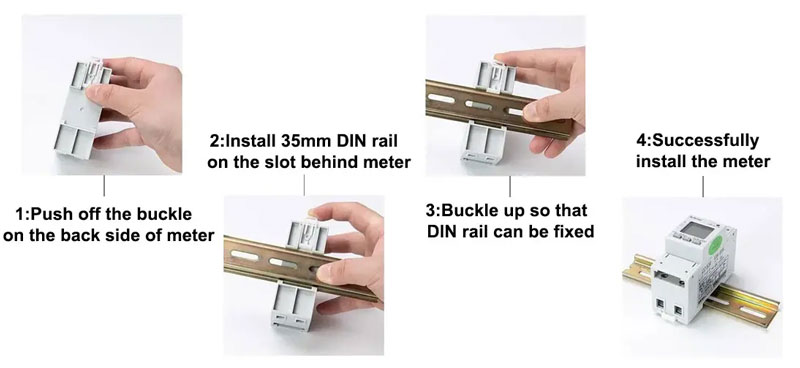

Installation

Application

• Installé dans la salle de distribution et l'armoire de distribution

• Utilisé pour mesurer l'énergie électrique dans un compteur domestique

• Mesure de l'énergie électrique dans les bâtiments scolaires

• Mesure de la consommation électrique des centres commerciaux, supermarchés et autres bâtiments

Avantages et bénéfices

• Haute précision, certification CE et MID

• Petite taille, poids léger, facile à installer

• Fonctions diverses, mesure complète des paramètres électriques

• Permet une communication sans fil avec le module passerelle

Contour et dimensions

Conditionnement

Aperçu de l'emballage (minimum)
Dimensions et poids de l'emballage (minimum)	Contenu minimal de l'emballage : 1 pièce. Dimensions :170 mm x 150 mm x 130 mm	Poids net total (4 pièces) : 0,136 kg
Dimensions et poids de l'emballage (grand format)	Grand paquet contenant 36 pièces. Dimensions du produit :460 mm x 260 mm x 200 mm	Poids net total (36 pièces) : 2,304 kg
Délai moyen	Fabrication : 3 à 4 jours(Si le produit est associé à un système, prévoir 1 à 2 jours supplémentaires pour le réglage)	Livraison : 8 à 9 jours(Expédition internationale)
Code SH du produit	9028301400
Pays d'origine	Chine

Compteur d'énergie monophasé sur rail DIN ADL200FAQ

L'ADL200 peut-il être utilisé dans un système de surveillance énergétique IoT pour une usine ou un bâtiment ?

L'ADL200 est doté d'une interface RS485 standard et du protocole de communication MODBUS-RTU, ce qui permet son intégration à notre solution de surveillance énergétique IoT. Grâce à cette solution, nos utilisateurs peuvent consulter à distance, depuis leur smartphone ou leur ordinateur, toutes les données collectées par les compteurs d'énergie tels que l'ADL200. Pour plus d'informations, veuillez nous contacter ou consulter la présentation de notre solution de surveillance énergétique IoT.

Pourquoi la lecture sur l'ADL200 est-elle différente de la valeur réelle ?

Vérifiez que le câblage est correct conformément au schéma de câblage de l'ADL200. Le sens d'installation doit correspondre au sens réel du courant.

Qu’est-ce que la fonction multitarif ? Comment fonctionne-t-elle ?

Premièrement, une fonction multitarif a été conçue pour le système de facturation. Deuxièmement, le prix de l'électricité varie selon les périodes de la journée et selon les pays.

Un compteur d'énergie doté de cette fonction peut mesurer la consommation en kWh et la répartir sur différentes périodes de la journée, en y attribuant les étiquettes « pic », « crête », « plateau » et « creux ». Connecté au système de facturation via une passerelle IoT, ce compteur peut transmettre les données de consommation, classées par période, afin de calculer la facture d'électricité correspondante.

Par exemple, le prix de l'électricité en période de pointe est de 5 USD/1 kWh, et la période de 9h00 à 11h30 a été qualifiée de période de pointe en kWh.
Ensuite, si le compteur d'énergie enregistre une consommation totale de 3 kWh entre 9h00 et 11h30, il enverra les données de 3 kWh avec l'étiquette « pic de kWh » au système de facturation, et le système calculera le coût de l'électricité de 3 x 5 = 15 USD au total entre 9h00 et 11h30.

Précédent: Compteur d'énergie IoT monophasé sans fil Acrel ADW310

Suivant: Compteur d'énergie multicircuits sans fil Acrel ADW200

Compteur d'énergie triphasé AC Acrel ADL400 sur rail DIN

Fonctions

Fonction	Description de la fonction	Fonction fournir
Mesure du kWh	kWh actifs monophasés (positifs et négatifs), données énergétiques historiques des 3 derniers mois stockées au réfrigérateur	■
Mesure des paramètres électriques	Tension, courant, puissance active, puissance réactive, puissance apparente, facteur de puissance et fréquence	■
Écran LCD	Écran LCD à 8 bits	■
Programmation clé	3 touches pour configurer des paramètres tels que le code, l'adresse, le débit en bauds, le multitarif et le protocole de communication	■
Sortie d'impulsions	Sortie d'impulsions d'énergie active	■
Multitarif	Adaptez 4 fuseaux horaires, 2 listes d'intervalles horaires, 14 intervalles horaires par jour et 4 tarifs.	□
Communication	Interface de communication : RS485, Protocole de communication : MODBUS-RTU	■

Paramètres techniques

Tension d'entrée	Tension de référence	220 V CA
	Plage de tension	CA 75~260 V
	Fréquence de référence	50 Hz
	Consommation d'énergie	<10VA
Courant d'entrée	Courant de base	10A
	Courant maximal	80A
	courant de démarrage	4‰lb
	Consommation	<4VA
performance de mesure	Précision de la mesure	1 classe
performance de mesure	Plage de mesure	000000.00~99999999 kWh
Précision temporelle		Erreur ≤ 0,5 s/j
pouls actif	largeur d'impulsion	80±20ms
pouls actif	Constante d'impulsion	1000 imp/kWh
Communication	Interface	RS485 (A+, B-)
	Mode de connexion	conducteurs à paires torsadées blindées
	Protocole	MODBUS-RTU
Contour	Longueur × Largeur × Hauteur	90 mm × 36 mm × 65 mm
Couple de borne de courant élevé	<1,8 Nm
Plage de température	Température de travail	-25℃~55℃
Plage de température	Température de stockage	-40℃~70℃
Humidité relative		≤95% (sans condensation)
Altitude		<2000m
