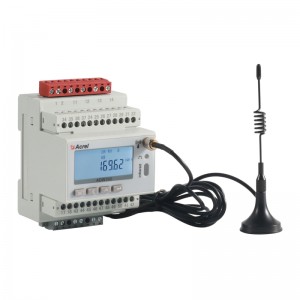

Compteur d'énergie intelligent IoT sans fil triphasé Acrel ADW300

Image mise en avant du compteur d'énergie triphasé intelligent sans fil Acrel ADW300

Compteur d'énergie intelligent IoT sans fil triphasé Acrel ADW300

●Communication:4G, WiFi, LoRa, LoRaWAN, RS485

●Mesures:Tension triphasée, courant, puissance, facteur de puissance, etc.

●Application:Bâtiments, usines, réseaux intelligents, salles de distribution électrique, etc.

●Tension nominale :CA 3*220/380V, 3*230/400V

●Courant nominal :CA 3×1(6)A

●Normes et certifications : CE, IEC, LVD

Envoyez-nous un courriel Manuel du produit

Détails du produit

Paramètres techniques

Certificat

Étiquettes de produit

Logiciel de débogage ADW300

Compteur d'énergie intelligent IoT sans fil triphasé Acrel ADW300

Général

Le compteur sans fil ADW300 est principalement utilisé pour mesurer la puissance active triphasée dans les réseaux basse tension. Il dispose des fonctions de communication RS485 et sans fil 470 MHz. Il facilite la surveillance, la collecte et la gestion de l'électricité. Son installation est flexible et peut être réalisée dans le tableau de distribution pour permettre la mesure, l'établissement de statistiques et l'analyse de la consommation d'énergie électrique dans différentes zones et pour différentes charges.

Fonctions

Précision

Puissance active : Classe 0,5S
Puissance réactive : Classe 2

Sortie d'impulsions

Constante : 6400 imp/kWh

Consommation

<10 VA (monophasé)

Dimension (L*l*H)

Dimensions du panneau (L×l) : 82 × 87,8 × 71,5 mm

Sans fil

Transmission sur 470 MHz et distance maximale

en espace ouvert : 1 km ; 2G ; NB

Fréquence : Plage: 50~60 Hz

courant de démarrage: 2‰ln

Caractéristiques

Méthodes de communication multiples

● 4G LTE

● NB-IoT

● Wi-Fi (2,4 GHz et 5 GHz)

● LoRa

● LoRaWAN

● RS485 (MODBUS-RTU)

● Associé à un système de surveillance énergétique IoT

Analyse de la qualité de l'énergie

● Harmonique totale

● Harmonique 2e à 31e

● Déséquilibre de tension

● Déséquilibre actuel

Fonction étendue

● Sortie numérique (DO) à 2 canaux

● DI 4 canaux (entrée numérique)

● Surveillance de la température des câbles à 4 canaux

● Mesure du courant résiduel à 1 canal

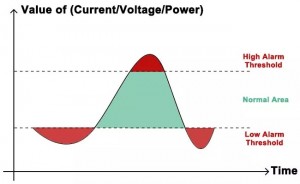

Fonction d'alarme

● Surtension/Sous-tension

● Perte de phase

Aperçu du code PIN

adw300-compteur-d'énergie-sans-fil-moniteur-de-compteur-d'énergie-intelligent

Câblage

Transformateur de courant triphasé à 3 fils

Transformateur de courant triphasé à 4 fils

Panneau avant

Réseau

Installation et utilisation

Étape 1 : Installation et câblage corrects des compteurs

1. Installation sur rail DIN 35 mm

2. Méthodes triphasées à 4 fils ou triphasées à 3 fils

3. Entrée du signal de tension via connexion directe ou PT

4. Entrée du signal de courant via des transformateurs de courant ou des bobines de Rogowski

5. Alimentation par une source d'alimentation LN de 85 à 265 Vca

Étape 2 : Téléchargez et enregistrez l’application IoT

1.Téléchargerapplication IoT EMS

2. Créez votre compte et bénéficiez d'un essai gratuit de 3 mois.

3. Ou contactez-nous pour obtenir un compte de test

Étape 3 : Ajouter des compteurs à votre compte

1. Les compteurs d'énergie intelligents Acrel ADW300 sont identifiés par un code SN unique.

2. Scannez le code QR pour ajouter le compteur de consommation d'énergie sans fil à votre compte.

3. Modifier le ratio CT&PT en fonction des paires CT&PT

4. Si l'entrée de tension se fait par connexion directe, le rapport PT est réglé sur 1 (Tension réelle du système d'alimentation = Signal de tension d'entrée du compteur).

5. Si l'entrée de courant passe par des TC 250A/5A par exemple, le rapport du TC est réglé à 50 (250÷5=50)

Étape 4 : Commencez votre essai gratuit de 3 mois

1. Après 3 mois, le service d'hébergement et le service de rachat seront disponibles pour le renouvellement du compte.

2. Contactez-nous pour plus d'informations sur les frais du système et le devis du compteur.

3. Avant de vous envoyer le devis, nous définirons une solution en fonction de votre demande.

4. Fournir une assistance technique complète pour l'installation des moniteurs d'énergie sans fil triphasés Acrel ADW300 et la connexion des compteurs à notre système.

Application

• Relevé à distance du compteur du boîtier de distribution électrique

• Compatible avec un système de gestion de l'énergie IoT

• Ce compteur de consommation d'énergie sans fil peut se connecter à une plateforme cloud de gestion et de maintenance de l'énergie.

• La gamme de compteurs intelligents sans fil Acrel ADW300 est adaptée à la surveillance de la consommation électrique des chantiers de rénovation.

Avantages et bénéfices

• Communication sans fil 4G, LoRa et Wi-Fi

• Faible encombrement, installation facile

• Interrupteur, fonction de température en option

• Transformateur de courant externe de type ouvert

Contour et dimensions

Conditionnement

Aperçu de l'emballage (minimum)
Dimensions et poids de l'emballage (minimum)	Contenu minimal de l'emballage : 1 pièce. Dimensions : 170 mm x 150 mm x 130 mm	Poids net total (1 pièce) : 0,233 kg
Dimensions et poids de l'emballage (grand format)	Grand paquet contenant 36 pièces. Dimensions : 540 mm x 530 mm x 490 mm	Poids net total (48 pièces) : 10 kg
Délai moyen	Fabrication : 3 à 4 jours (Si le produit est associé à un système, prévoir 1 à 2 jours supplémentaires pour le réglage)	Livraison : 8 à 9 jours(Expédition internationale)
Code SH du produit	9028301400
Pays d'origine	Chine

FAQ sur le moniteur d'énergie sans fil triphasé Acrel série ADW300

Quel est le principal avantage de l'ADW300 ?

L'ADW300 intègre un module de communication sans fil lui permettant d'assurer une communication montante 4G LTE, Wi-Fi, NB-IoT et LoRa sans passerelle IoT supplémentaire. Dans les applications où l'installation centralisée des compteurs est impossible, l'ADW300 constitue généralement la solution optimale pour la surveillance de circuits triphasés éloignés les uns des autres.

Comment gérer un dysfonctionnement de la communication réseau RS485 ?

Vérifiez tout d'abord si le câblage de la ligne de communication RS485 est desserré ou mal câblé (par exemple, en inversant le câblage des bornes A et B).

Ensuite, vérifiez si les paramètres d'adresse, de débit en bauds et de bits de contrôle du compteur sont corrects à l'aide des touches du compteur.

Que se passerait-il si la communication LoRa des compteurs dysfonctionnait ?

Commencez par connecter l'appareil de mesure à l'ordinateur à l'aide d'un convertisseur série USB vers RS485. Ensuite, utilisez le logiciel de réglage pour vérifier que les paramètres de l'appareil de mesure correspondent à ceux de la station maître (paramètres du canal et du facteur d'étalement).

Si les paramètres restent inchangés, cela peut être dû à d'importantes interférences sur le site de travail ou à une distance excessive entre l'appareil de mesure et le poste maître. Dans ce cas, il est recommandé d'utiliser une antenne de déport ou d'installer un nouveau poste maître à proximité.

Quelle est la différence entre ADW300 et ADW300W ?

L'ADW300 possède des transformateurs de courant internes et peut sélectionner un transformateur de courant compatible en fonction du courant du site pour réaliser une connexion secondaire via des CT.

L'ADW300W, quant à lui, possède des transformateurs de courant externes (non détachables, sous peine d'endommager le compteur). Ce type de conception simplifie considérablement le câblage et l'installation si le chantier est déjà équipé de transformateurs de courant.

Que représentent respectivement 3×57,7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V et 3×660V ?

Les spécifications du compteur (3 x 100 V, 3 x 57,7/100 V) le rendent adapté aux systèmes d'alimentation haute tension lorsqu'il est associé à un transformateur de potentiel (TP). Par ailleurs, 3 x 100 V correspond à une alimentation triphasée à 3 fils et 3 x 57,7/100 V à une alimentation triphasée à 4 fils.

Les spécifications du compteur (3*220/380V, 3*380/660V, 3*380V, 3*660V) conviennent aux systèmes d'alimentation basse tension (connexion directe au compteur). Les spécifications 3*380V et 3*660V correspondent à un réseau triphasé à 3 fils, tandis que les spécifications 3*220/380V et 3*380/660V correspondent à un réseau triphasé à 4 fils.

D'autres questions ? N'hésitez pas à nous contacter, nous vous répondrons dans les plus brefs délais.

Précédent:

Suivant: Compteur d'énergie triphasé Acrel ADL400 sur rail DIN

Compteur d'énergie intelligent IoT sans fil triphasé Acrel ADW300

Fonctions

Fonctions	Description
Mode d'affichage	LCD
comptage de l'énergie	kWh actifs (positifs et négatifs), énergie réactive du quadrant
mesure électrique	U, I, P, Q, S, PF, F
Fonction harmonique	THDv, Harmonique du 2 au 31
Sortie d'impulsions	Sortie d'impulsions actives
Degré de déséquilibre triphasé	Déséquilibre de tension, déséquilibre de courant
Mesure de température	Température de A/B/C/N (Configuration alternative : T)
DI/DO	4 entrées numériques, 2 sorties numériques (Configuration alternative : K)
courant postérieur	Courant résiduel unidirectionnel (Configuration alternative : L)
écran LED	Affichage LED à impulsion
transformateur de courant externe	transformateur de courant externe de type ouvert (Configuration alternative : W)
Paramètre électrique	Sous-tension, sous-intensité, surintensité, sous-charge, etc.
Communication	Communication infrarouge
	RS485 (Configuration alternative : C)
	Transmission sans fil sur 470 MHz (Configuration alternative : LR)
	GPRS (Configuration alternative : 2G)
	NB-IoT (Configuration alternative : NB)
	4G (Configuration alternative : 4GHW)
	WIFI (Configuration alternative : WF)
	LORAWAN (Alternative) configuration : LW915 (AU915), LW868 (EU868))

Paramètres techniques

Performances électriques
Entrée de tension	Tension nominale	3×57,7/100 V, 3×220/380 V, 3×380/660 V, 3×100 V, 3×380 V, 3×660 V
	Fréquence de référence	50 Hz
	Consommation	<0,5 VA (Chaque phase)
Entrée actuelle	Courant d'entrée	3×1(6)A ; 3×1(6)A (ADW300W), 3×20(100)A (ADW300W) -HJ：（3×1,5(6)A（D10））！3×20(100)A（D16）！3×80(400)A（D24）！ 3×120(600)A（D36））、1000A/200mV（Bobine Rogowski）、100A/333mV
	Démarrer le courant	1‰ lb (classe 0,5S), 4‰ lb (classe 1)
	Consommation	<1VA (Chaque phase)
Puissance auxiliaire	Alimentation	CA 85~265V
Puissance auxiliaire	Consommation d'énergie	<2W
Mesures performance	Standard	CEI 62053-22:2003, CEI 62053-21:2003
	précision de l'énergie active	Classe 0,5S (ADW300), Classe 1 (ADW300W)
	Précision de la température	±2℃
Impulsion	Largeur du pouls	80±20ms
Impulsion	Constante d'impulsion	6400 imp/kWh , 400 imp/kWh -HJ (6400 imp/kWh (D10) , 400 imp/kWh (D16) , 100 imp/kWh (D24) , 60 imp/kWh (D36)
Communication	Sans fil	Transmission sur 470 MHz et distance maximale en espace ouvert de 1 km ; 2G ; NB ; 4G ; Wi-Fi
	Infrarouge communication	Le débit binaire constant est de 1200.
	Interface	RS485 (A, B)
	Protocole	MODBUS-RTU

Environnement de travail
Plage de température	Température de fonctionnement	-20℃~55℃
	température de stockage	-40℃~70℃
Humidité		≤95 % (sans condensation)
Altitude		<2000m
