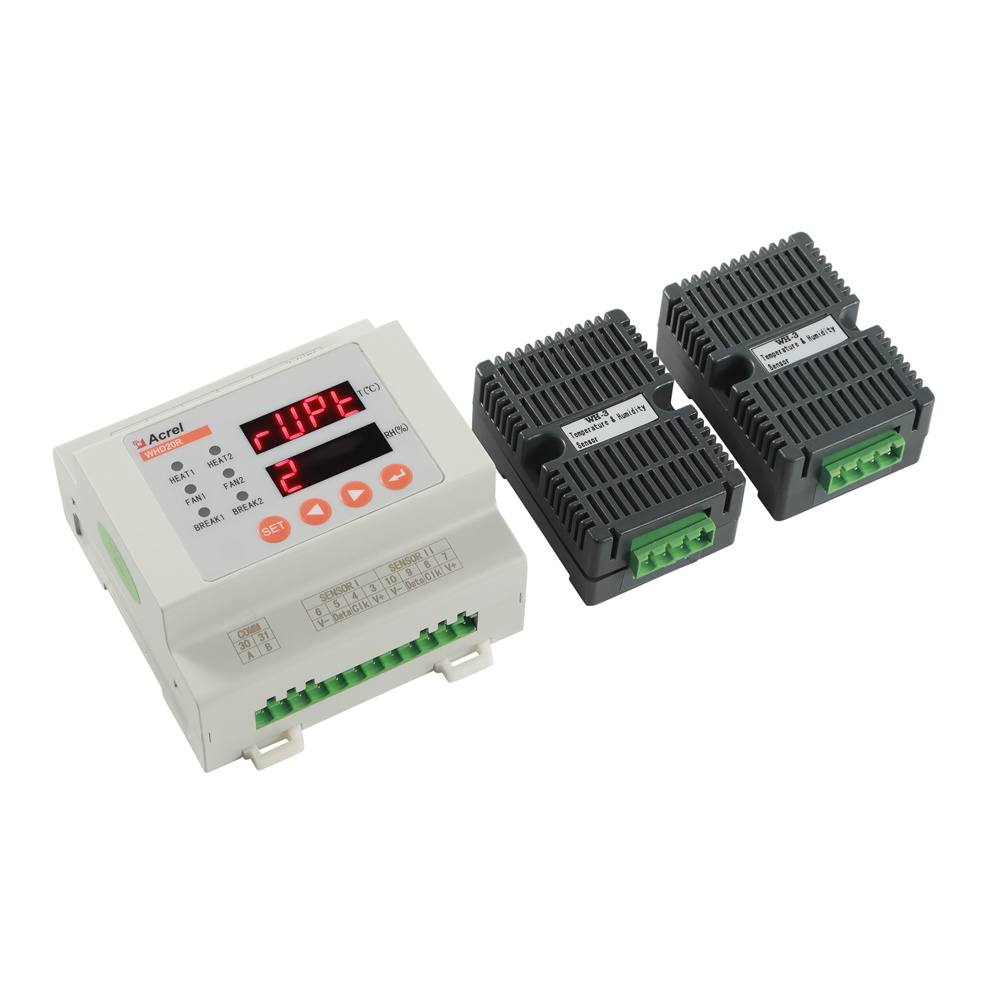

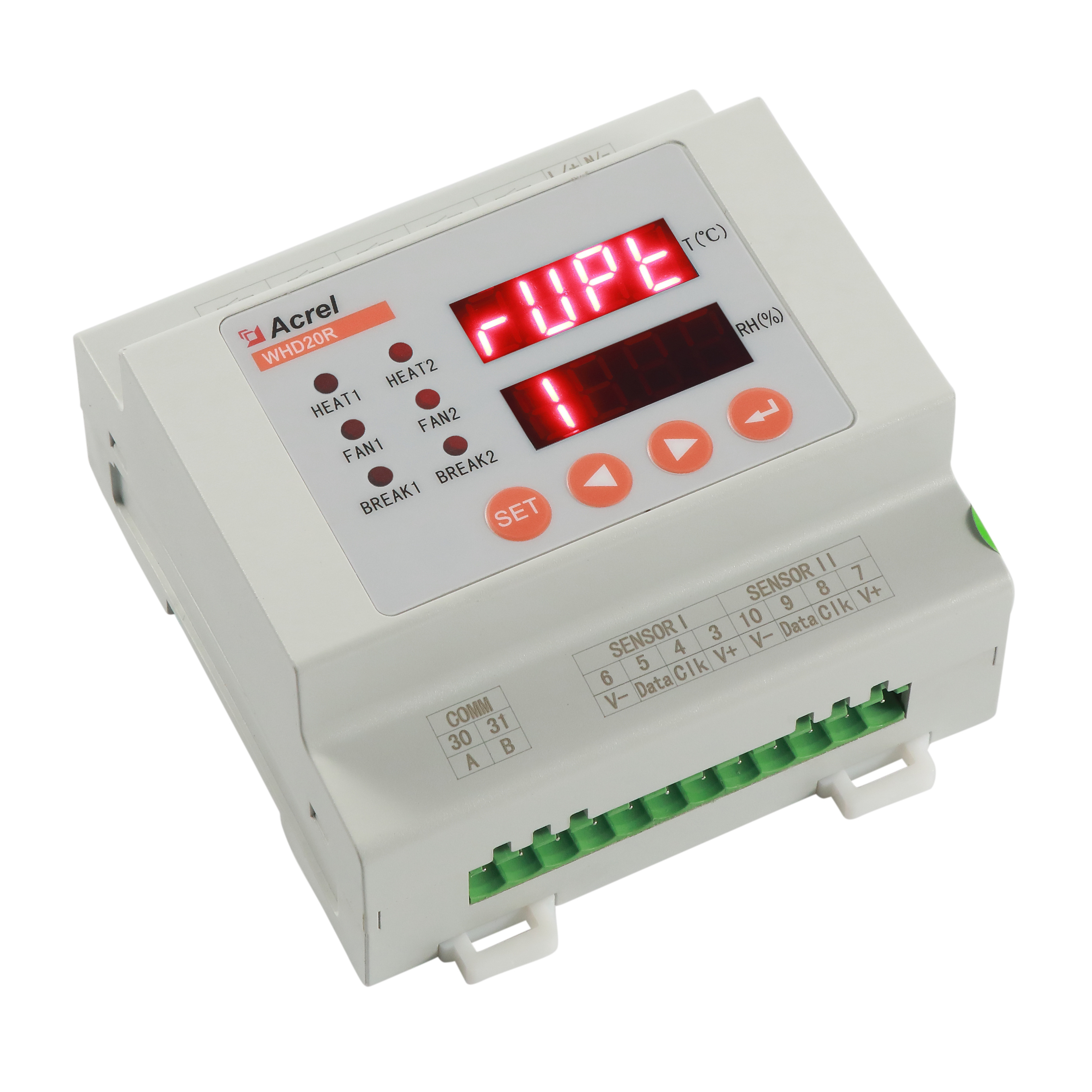

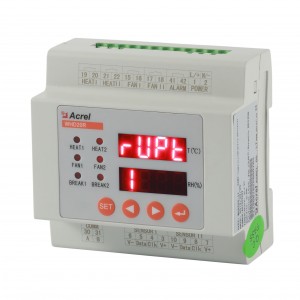

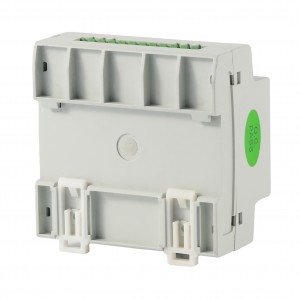

Contrôleur de température et d'humidité Acrel WHD20R-22

Général

Le contrôleur intelligent de température et d'humidité de la série Acrel WHD convient au réglage et au contrôle de la température et de l'humidité dans les équipements d'appareillage haute tension, de boîte à bornes, de panneau de réseau en anneau, de sous-station de transformateur de boîte, etc. température élevée, fuite ou contournement, etc. dus à l'humidité ou à la condensation.

Caractéristiques

Précision

Température ±1 ℃

Humidité ±5 % HR

Alimentation auxiliaire

CA 85-265 V, CC 100-350 V

Consommation

Consommation électrique de base (≤0,8 W)

Consommation d'énergie du relais (chaque canal ≤ 0,7 W)

Installation:
Rail DIN 35mm

Dimensions (L*L*H) :
88*90*52mm

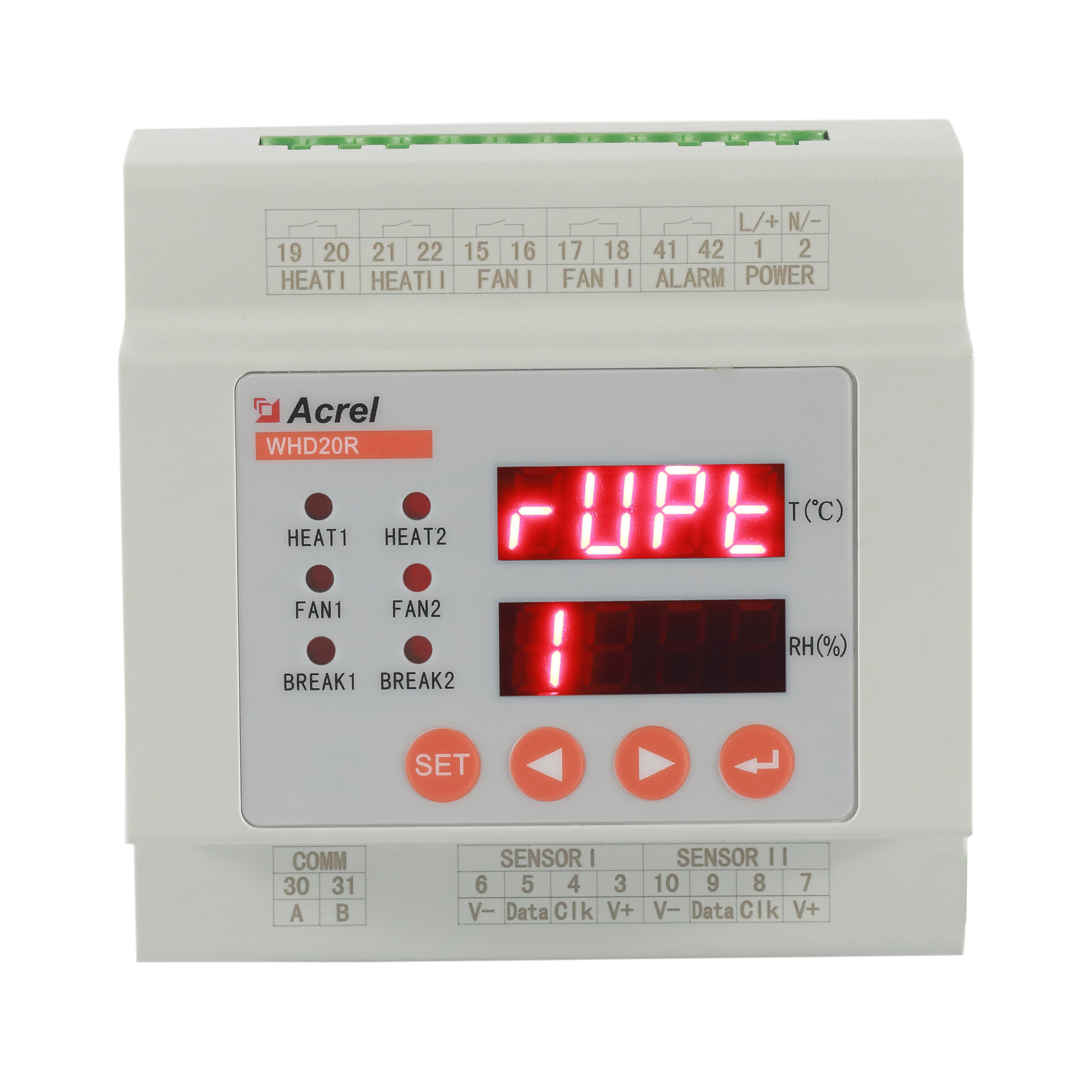

Face avant du contrôleur de température et d'humidité WHD20R-22

Types de contrôleurs de température et d'humidité série WHD

Réseau

Quel est le principe de fonctionnement du contrôleur de température et d'humidité ?

Le contrôleur de température et d'humidité est principalement composé de trois parties : capteur, contrôleur, chauffage (ou ventilateur, etc.), et son principe de fonctionnement est présenté comme suit :

Le capteur détecte les informations de température et d'humidité dans la boîte et les transmet au contrôleur pour analyse et traitement : lorsque la température et l'humidité dans la boîte atteignent ou dépassent la valeur prédéfinie, le contact du relais dans le contrôleur est fermé et le chauffage (ou ventilateur) ) pour commencer à fonctionner lorsque l'appareil est allumé, en chauffant ou en soufflant l'intérieur de la boîte, etc. ; après un certain temps, la température ou l'humidité dans la boîte est loin de la valeur réglée, les contacts du relais dans le contrôleur sont déconnectés et le chauffage ou le soufflage s'arrête. En plus des fonctions de base, différents modèles disposent également de fonctions auxiliaires telles que la sortie d'alarme de déconnexion, la sortie de transmission, la communication et le chauffage et le sablage forcés.

FAQ sur les contrôleurs de température et d'humidité série WHD

Qu'est-ce qu'un contrôleur de température et d'humidité ?

Le contrôleur de température et d'humidité contrôle la température et l'humidité internes de l'équipement du système de distribution d'énergie. Réduire les accidents.

Comment fonctionne un régulateur de température et d’humidité ?

Lorsque la température et l'humidité dans le boîtier de distribution atteignent le seuil, contrôlez le chauffage (ou le ventilateur) pour qu'il fonctionne et effectuez des fonctions auxiliaires telles que le chauffage ou le soufflage.

Application du contrôleur de température et d’humidité ?

Appareillage moyenne et haute tension, boîte à bornes, armoire réseau en anneau, transformateur de boîte et autres équipements.

Comment un contrôleur mesure-t-il la température et l’humidité ?

Grâce au capteur de température et d'humidité.

Avantages de Contrôleur d'humidité de la température série WHD

•Fonctions optionnelles : alarme, communication

•Mesure et contrôle de la température et de l'humidité

•Montage sur rail DIN

Précédent: Capteur de courant de fuite CC Acrel AHLC

Suivant: Acrel WHD46-33 Contrôleur de température et d'humidité

Contrôleur de température et d'humidité Acrel WHD20R-22

Espèces

Note:

(1) Capteur de température, d'humidité (ou de température) numéro 0f à connecter avec WHD48, WHD72, WHD20R,

WHD46 va jusqu'à 1,2, 3 respectivement ;

(2) Chaque capteur correspond à deux contacts de sortie de commande (passifs), connectés respectivement au chauffage et au ventilateur, le

le chauffage est utilisé pour augmenter la température ou éliminer l'humidité, le ventilateur est utilisé pour diminuer la température ;

(3) fonction auxiliaire du WHD46 : communication RS485, fonction de sortie d'alarme et fonction de transmission. Seulement

on peut en sélectionner un.

Fonction auxiliaire du WHD48:communication RS485.

Fonction auxiliaire du WHD72 : fonction de sortie d'alarme, fonction de communication et de transmission RS485.

les deux derniers ne peuvent être sélectionnés.

Fonction auxiliaire du WHD2OR : communication RS485 et fonction de sortie d'alarme. Les deux peuvent être sélectionnées à

en même temps.

"- C" pour la communication, "-J" pour l'alarme, "-M" pour la transmission.

(4) Le fil de connexion entre le capteur et le contrôleur doit utiliser un câble blindé à quatre conducteurs. Et sa longueur maximale

ne doit pas dépasser 20 m.

Paramètres techniques

Paramètre technique		Valeur
Plage de mesure	Température	-40,0 ℃ ~ 99,9 ℃
Plage de mesure	Humidité	0% HR ~ 99% HR
Précision	Température	±1 ℃
Précision	Humidité	±5 % HR
Transmission de la sortie		C.C 4~20mA ou C.C 0~20mA
Définir la plage de paramètre de contrôle	Chauffage pour augmentation de la température	-40,0 ℃ ~ 40,0 ℃
	Souffler pour diminuer la température	0,0 ℃ ~ 99,9 ℃
	Contrôle de l'humidité	20% HR ~ 90% HR
Capacité des contacts de sortie		5A/AC250V
Écart de démarrage/arrêt		5
Port de communication		RS485, MODBUS (RTU)
Alimentation auxiliaire	Tension	C.A. 85 ~ 265 V C.C 100 ~ 350 V
Alimentation auxiliaire	Consommation	Consommation électrique de base (≤0,8 W) ； consommation d'énergie du relais (chaque canal ≤ 0,7 W)
Résistance d'isolation		≥100 MΩ
Tension de tenue à la fréquence industrielle		puissance avec coque, pièces métalliques touchables/ alimentation avec un autre groupe de terminaux 2kV/1min (AC, RMS)
Durée moyenne de travail sans arrêt		≥50000h
État de fonctionnement (contrôleur)	Température	-20 ℃ ~ + 60 ℃
	Humidité	≤95% RH, sans condensation ni gaz corrosif
	Altitude	≤2500 m

Écart de démarrage/arrêt : dans le processus de contrôle, pour la partie exécution (chauffage ou ventilateur), la différence entre la température de démarrage (humidité) et la température d'arrêt (humidité).
