Barrière de sécurité isolée Acrel BM200
Barrière de sécurité isolée Acrel BM200
Général
La barrière de sécurité isolée Acrel BM200 permet la transmission de signaux entre la zone sûre et la zone dangereuse, limitant ainsi le transfert d'énergie de la zone sûre vers la zone dangereuse en cas de défaut. Les signaux de tension, de courant, de température et de résistance générés par l'équipement (émetteur) côté dangereux sont isolés et convertis en signaux de tension et de courant linéaires correspondants, transmis à la zone sûre. Ce produit nécessite une alimentation indépendante et ses entrées/sorties/alimentation sont isolées. Il est compatible avec les sources de courant et les émetteurs à deux ou trois fils.
Caractéristiques
① Entrée de tension/courant continu
② Utilisation de la technologie d'isolation magnétique
③ Temps de réponse < 400 ms
④ Installation de rails TS35
⑤ Borne enfichable
⑥ Coefficient de dérive thermique : ≤ 200 ppm/°C au niveau 0,5
Types

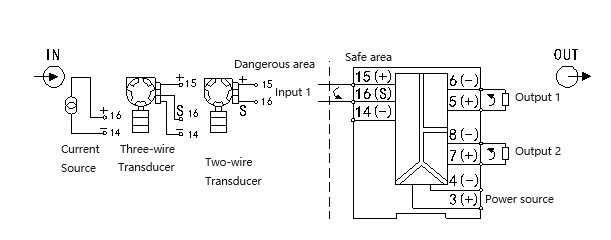

Câblage
Contour et dimensions
Structure
Application
Centre de données
Bâtiment
Automatisation industrielle
Port de mer
AcrelBarrière de sécurité isolée BM200
Paramètres techniques
| Type de canal | Entrée unidirectionnelle et sortie unidirectionnelle, entrée unidirectionnelle et sortie bidirectionnelle, entrée bidirectionnelle et sortie bidirectionnelle |
| Type d'entrée | Courant/tension/résistance thermique Pt100/Résistance/Thermocouple |
| Signal d'entrée | 0~20 mA / 4~20 mA 0~5V /0~10V /1~5V (Tension de distribution : 12V/20mA) PT100 /0~10K/K、E、T、J、N、R、S、B |
| Signal de sortie | 0~20 mA / 4~20 mA (entrée côté sécurité) ; résistance de charge : ≤ 550 Ω ; 0~5 V / 1~5 V (entrée côté sécurité) ; résistance de charge : ≥ 330 kΩ 0~10 V (entrée côté sécurité) ; résistance de charge : ≥ 500 kΩ |
| précision de transmission | 0,2% |
| module de température | 50 ppm/℃ (Le signal de sortie est le courant) |
| temps de réponse | 5 ms pour atteindre 90 % de la valeur finale (entrée RTD Pt100/résistance/thermocouple : 1 s pour atteindre 90 % de la valeur finale) |
| Alimentation électrique | 20~35 V CC |
| Température de travail | -20℃～+60℃ |
| Mode fixe | installation ferroviaire |
| rigidité diélectrique | Systèmes à sécurité intrinsèque et non intrinsèque ≥ 2 500 V CA ; alimentations et systèmes non intrinsèquement sûrs ≥ 500 V CA Remarque : L'entrée est intrinsèquement sûre, la sortie est non intrinsèquement sûre |
