Contrôleur de protection moteur Acrel ARD3T
AcrelContrôleur de protection moteur ARD3T
Général
Le protecteur de moteur ARD3T (ci-après dénommé le protecteur) est adapté aux circuits de moteurs basse tension d'une tension nominale jusqu'à 380 V et intègre la protection, la mesure, le contrôle, la communication, l'exploitation et la maintenance. Sa fonction de protection complète assure le fonctionnement sûr du moteur, et sa fonction de programmation logique permet de répondre à diverses méthodes de contrôle.
Sa fonction de protection parfaite assure le fonctionnement sûr du moteur, et sa fonction de programmation logique permet de répondre à diverses méthodes de contrôle.
Fonctions
① Fonction protectrice
② Fonction de contrôle
Diverses méthodes de contrôle, entrées et sorties programmables
③ Mesure, surveillance
Tension triphasée, courant, puissance active, énergie électrique, courant de fuite, facteur de puissance, PTC/NTC
④SOE
⑤Communication
RS485 Modbus RTU ou Profibus-DP
Réseau
Avantages deContrôleur de protection moteur ARD3T
• U, I, P, S, PF, F, EP, Fuite, PTC/NTC
• Fonction de contrôle de démarrage
• 8 entrées numériques programmables
• 5 prises programmables
• Communication Modbus-RTU ou Profibus-DP
• 1 sortie analogique DC4-20mA
• SOE
• Fonction anti-vibration

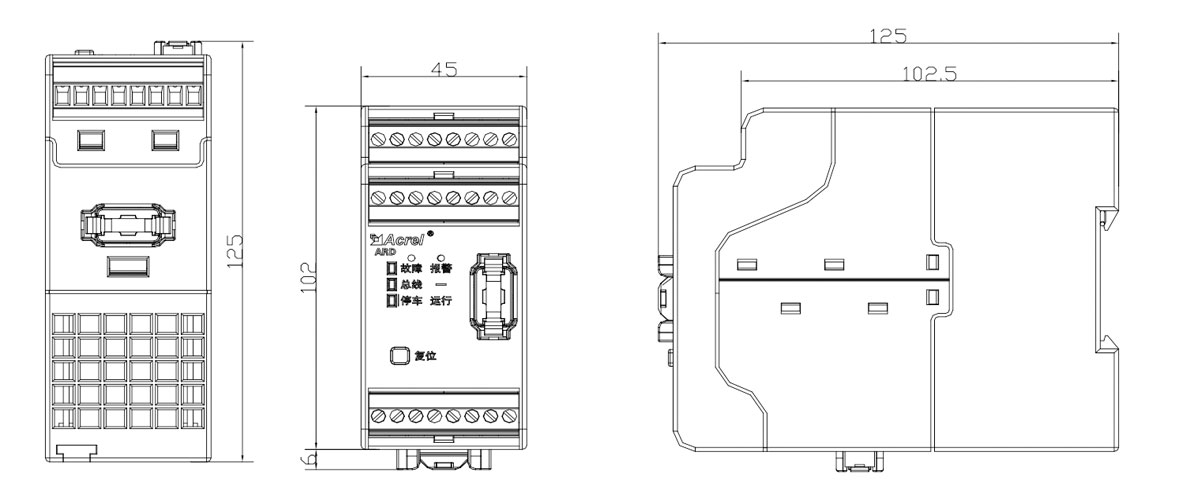

Contour et dimensions
Applications
Contrôleur de protection moteur Acrel ARD3T
Paramètres techniques
| Paramètres techniques | Indice | |
| Alimentation auxiliaire du protecteur | Alimentation : 110/220 V CA ou 380 V CA, consommation électrique : 15 VA | |
| Tension de fonctionnement nominale du moteur | 380 V CA / 660 V CA, 50 Hz / 60 Hz | |
| Courant nominal de fonctionnement du moteur | 1 (0,1A-5000A) | Module de mesure à adopter |
| 5 (0,1 A - 5000 A) | ||
| 25 (6,3 A - 25 A) | ||
| 100 (25 A - 100 A) | ||
| 250 (63 A - 250 A) | Adopter un transformateur de courant et un module de mesure de dépenses | |
| 800 (250 A - 800 A) | ||
| Fuite | 50 mA-1 A ou 3 A-30 A | Module de mesure et transformateur de courant de fuite intégrés |
| capacité de contact de sortie du relais | Charge d'impédance | 250 V CA ; 6 A ; 24 V CC ; 6 A |
| Entrée et sortie de commutation principale | 4DI/4DO | |
| Module de commutation de valeur | 4DI/3DO | |
| Module de température | Type de capteur externe : PT100, PT1000, Cu50, PTC, NTC | |
| Nombre de canaux du capteur : 3 canaux | ||
| Plage de mesure correspondante du capteur : PT100/PT1000 : -50 °C à +500 °C ; Cu50 : -50 °C à +150 °C ; PTC/NTC : 100 Ω à 30 kΩ | ||
| Module analogique | Entrée 4-20 mA à 2 canaux et sortie 4-20 mA à 2 canaux | |
| Communication principale | RS485 Modbus_RTU | |
| Module de communication | double RS485 Modbus_RTU, Profibus_DP | |
| Environnement | Température de fonctionnement | -10 °C à 55 °C |
| température de stockage | -25 °C à 70 °C | |
| Humidité relative | ≤95 % < Absence de condensation, absence de gaz corrosifs | |
| Altitude | ≤ 2000 m | |
| Niveaux de pollution | Classe 3 | |
| Niveau de protection | Boîtier principal IP20, module d'affichage divisé IP45 (installé sur le panneau de l'armoire) | |
| Catégorie d'installation | Niveau III | |
