Relais de protection contre les arcs électriques Acrel ARB6
Relais de protection contre les arcs électriques Acrel ARB6
Général
Le dispositif de protection contre les arcs électriques de la série Acrel ARB6 adopte une conception modulaire (comprenant un module d'alimentation, un module CPU, un module d'acquisition d'arc, un module d'acquisition analogique, un module d'entrée/sortie, un module de communication, un module d'interface homme-machine, etc.), intégrant de multiples fonctions telles que la protection, la mesure, la surveillance, le contrôle, la communication, l'enregistrement des défauts et des événements, etc. Il permet de surveiller en temps réel les signaux d'arc, le courant de protection ou les signaux de tension, et assure la protection contre les arcs électriques pour les réseaux de distribution moyenne et basse tension de 0,4 kV à 35 kV. Le logiciel du dispositif est doté d'algorithmes de protection spécialisés, offrant une forte immunité aux interférences, une grande fiabilité et des méthodes de mise en œuvre de la protection flexibles. Il peut être utilisé conjointement avec le système de surveillance électrique Acrel-2000, garantissant ainsi le fonctionnement sûr et fiable du réseau électrique.

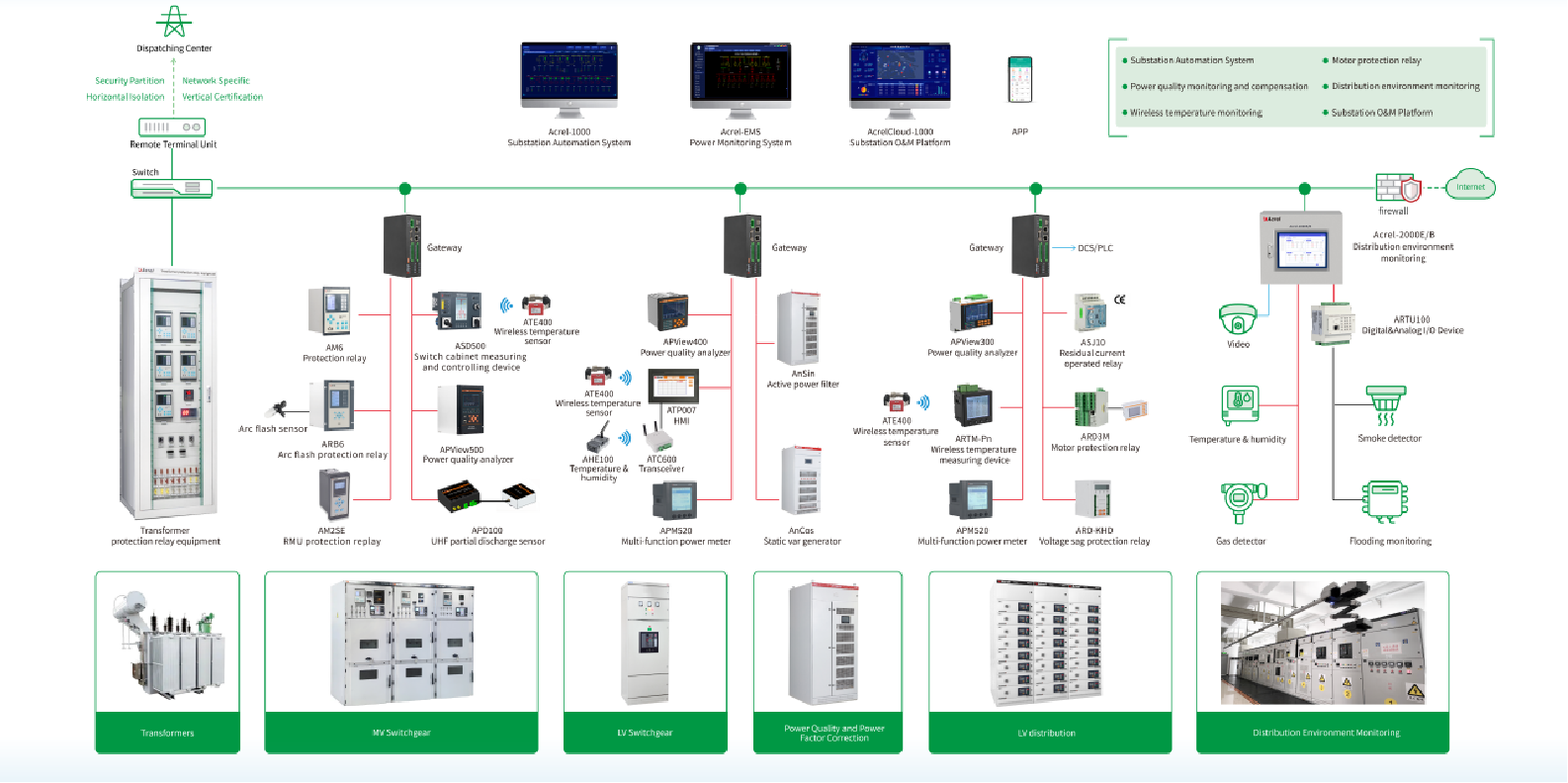

Connexion typique
Caractéristiques
•Personnaliser plusieurs groupes de logique de protection contre les arcs électriques
•Localisation des points de défaut par arc électrique
•Auto-inspection en temps réel de la sonde à arc et de la liaison fibre optique
•La valeur de l'action de l'arc peut être ajustée librement.
•4 ensembles de protection contre les pannes
•4 ensembles de protection sans batterie
•Alarme de déconnexion du CT
•4 ensembles de surveillance TA du circuit de courant
•Alarme de défaut de l'appareil
•État de maintenance verrouillé
•Compatible avec Modbus RTU/Modbus TCP/IEC103
Portée de détection :
•Angle ≥ 180°
•Rayon ≥ 0,5 m
•Type de sensibilité : lumière visible/ultraviolette
Caractéristiques:
•Doté d'une fonction de filtrage
•Capteur de lumière à arc passif
•Auto-inspection en temps réel des sondes et des liaisons à fibre optique
•Fibre optique à arc : double brin, ignifugée
•Aucune pièce métallique, aucun risque pour la sécurité électrique
Installation
Contour et dimensions

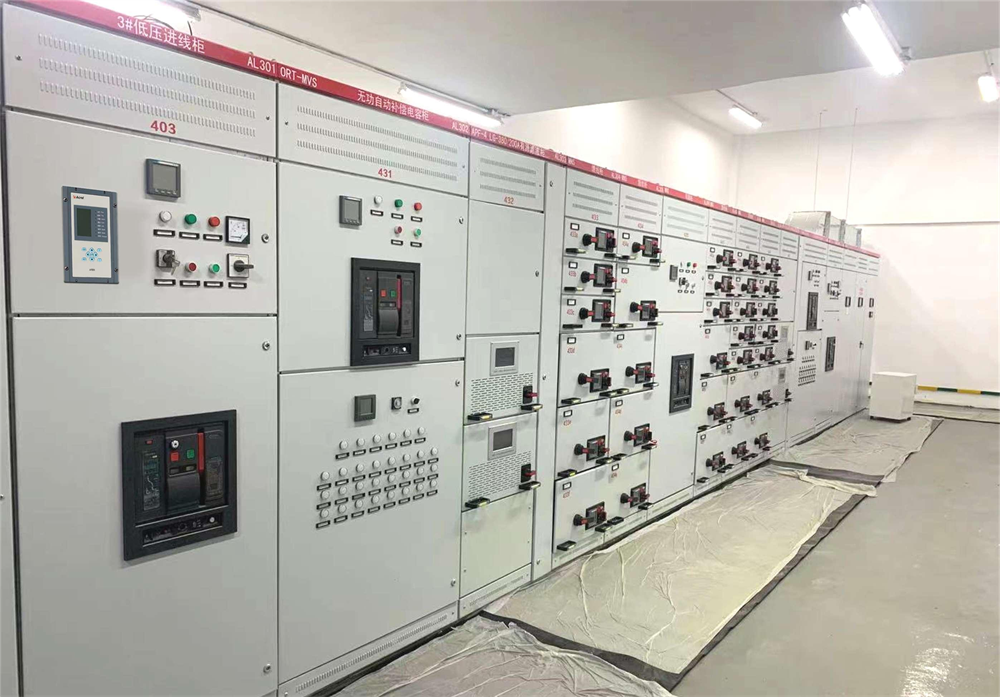

Photos sur place
Relais de protection contre les arcs électriques Acrel ARB6
Modèles
| Mmodèle /Fonction | ARB6-A6 | ARB6-A12 | ARB6-A18 | ARB6-A24 | ARB6-A30 | ||
| Hardware | Acquisition du signal du capteur d'arc | 6 | 12 | 18 | 24 | 30 | |
| Collection actuelle | 4 ensembles de courants triphasés, soit un total de 12 canaux de courant | ||||||
| Acquisition de tension | 3 tensions homopolaires, soit un total de 3 canaux de tension | ||||||
| Entrée numérique | 5 | 22 | 5 | 22 | 5 | ||
| Sortie numérique | 14 sorties normalement ouvertes (dont 4 sorties relais haute vitesse) et 2 sorties normalement fermées | ||||||
| 2 485 interface | √ | ||||||
| 1 interface Ethernet | √ | ||||||
| 3 interface Ethernet | ■ | ||||||
| interface de synchronisation GPS | √ | ||||||
| interface USB | √ | ||||||
| Function | Protection contre les arcs électriques | Critère d'arc | √ | ||||
| Critère Arc&Current | √ | ||||||
| Arc et tensioncritère | √ | ||||||
| Surveillance des arcs électriques et localisation des défauts | √ | ||||||
| Auto-inspection en temps réel des capteurs d'arc et des liaisons à fibre optique | √ | ||||||
| protection contre les défaillances | √ | ||||||
| surveillance de la déconnexion du CT | √ | ||||||
| protection non électrique | √ | ||||||
| Alarme anormale de l'appareil | √ | ||||||
| État de maintenance verrouillé | √ | ||||||
| Enregistrement des défauts | √ | ||||||
| Protocol | Modbus | √ | |||||
| IEC101 | √ | ||||||
| IEC103 | √ | ||||||
| IRIG-B | √ | ||||||
| Boucle de retour | √ | ||||||
performances de compatibilité électromagnétique
| Article de test | Exigence | |
| 1 | test de limite d'émission de rayonnement | Répondre aux exigences deCEI 60255-26:2013 |
| 2 | test de limite d'émission par conduction | Répondre aux exigences deCEI 60255-26:2013 |
| 3 | Immunité aux rayonnements électromagnétiques de radiofréquence | Répondre aux exigences deCEI 60255-26:2013, La sévérité est de 10 V/m. |
| 4 | Immunité aux décharges électrostatiques | Répondre aux exigences deCEI 60255-26:2013, La gravité est de niveau IV. |
| 5 | Immunité aux perturbations de la conduction par induction de champ RF | Répondre aux exigences deCEI 60255-26:2013, Le niveau de perturbation sévère est de 10 V. |
| 6 | Immunité du groupe d'impulsions transitoires électriques rapides | Répondre aux exigences deCEI 60255-26:2013, La gravité est de niveau A. |
| 7 | Immunité aux ondes d'oscillations à amortissement lent | Répondre aux exigences deCEI 60255-26:2013, Le mode commun est de 2,5 et le module différentiel est de 1. |
| 8 | Immunité accrue | Répondre aux exigences deCEI 60255-26:2013, La gravité est de niveau IV. |
| 9 | Test d'efficacité de la coupure de la chute de tension AC et DC | Répondre aux exigences deCEI 60255-26:2013 |
| 10 | immunité aux champs magnétiques à fréquence industrielle | Répondre aux exigences deCEI 60255-26:2013, La gravité est de niveau IV. |
