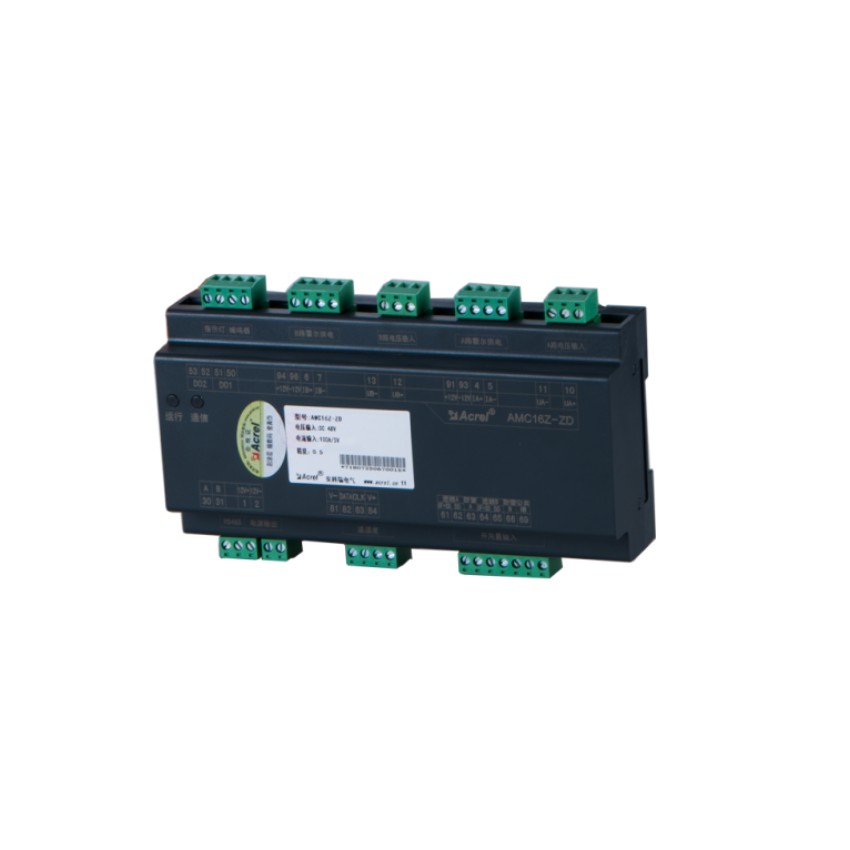

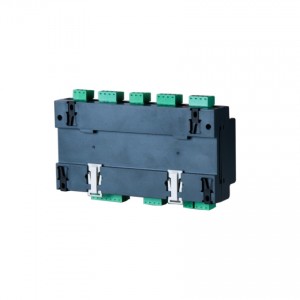

Compteur d'énergie multicanal CC Acrel AMC16Z-ZD

Compteur d'énergie multicanal CC Acrel AMC16Z-ZD

● Conçu spécifiquement pour la gestion de l'alimentation électrique des serveurs dans les centres de données

● Entrée triphasée à 2 canaux indépendants A+B

● U, I, P, Q, S, PF, kWh, kvarh

● Température et humidité ambiantes

Envoyez-nous un courriel Manuel du produit

Détails du produit

Paramètres techniques

Étiquettes de produit

AcrelCompteur d'énergie multicanal CC AMC16Z-ZD

Général

Les produits de la série AMC16, de conception compacte, s'adaptent aux caractéristiques des nombreux circuits de charge des centres de données, permettent une intégration poussée des circuits de surveillance et assurent un suivi précis de chaque charge CA ou CC du centre de données. Ils sont parfaitement adaptés à la surveillance et à la gestion de l'alimentation des serveurs de centres de données.

Fonctions

Ligne principale CC des barres omnibus A+B indépendantes à 2 circuits

6 entrées de commutation passives

2 sorties de commutation

1 Communication RS485

Installation:

Rail DIN 35 mm

Fréquence:

Plage de fréquences : 45-65 Hz

Dimensions (L*l*H) :

180*94,3*45 mm

Alimentation auxiliaire :

alimentation électrique pour signaux électriques

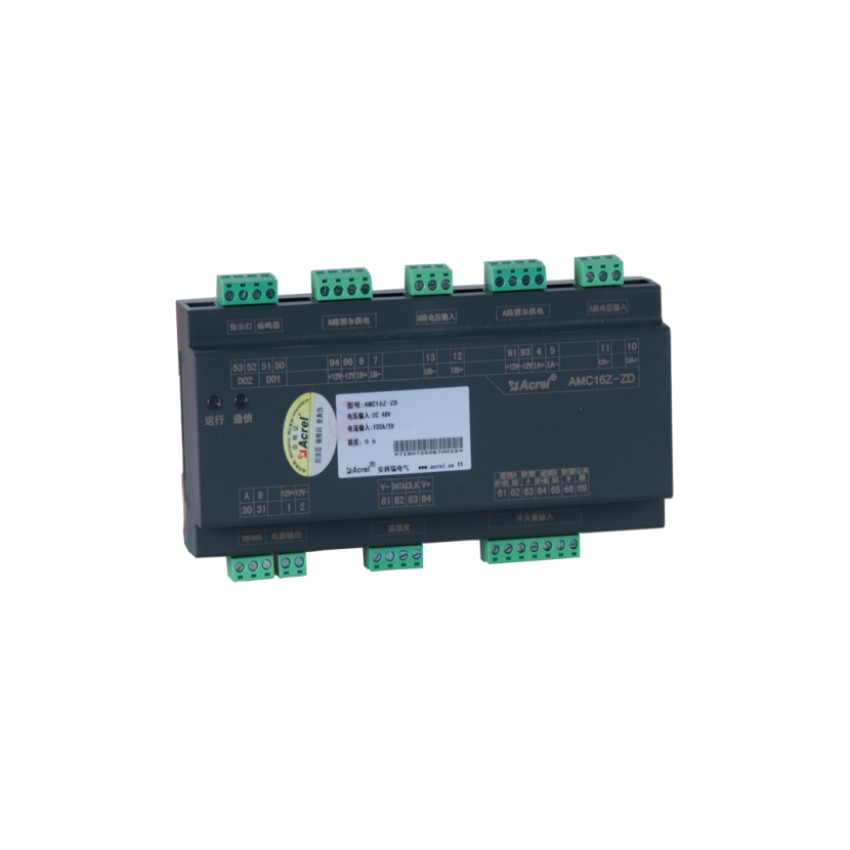

Panneau avant

① Sortie de commutation à 2 canaux

2. Entrée de courant du deuxième canal

③ Entrée de tension du deuxième canal

④ Entrée de courant du premier canal

⑤ Entrée de tension du premier canal

⑥RS485

⑦ Sortie d'alimentation CC 12 V

⑧ Capteur de température et d'humidité

⑨ Entrée de commutation passive à 6 voies

Application deCompteur d'énergie multicanal CC AMC16Z-ZD

Câblage

Connexion typique

①AMC16Z-FAK24/48 Mesure 24/48 canaux de chaque circuit de la ligne de sortie A+B

②AMC16Z-ZA Mesure A+B indépendante 2 circuits triphasés principaux en ligne

③Ligne de communication RS485

④ Type AKH-0,66W ct ou type AKH-0,66-EMS (50, 100, 200, 400 A)/50 mA

⑤AKH-0,66/30I Type ct

⑥ ATP007kt Écran tactile 7 pouces ou ATP010kt Écran tactile 10 pouces

Photo sur place

Conditionnement

Aperçu de l'emballage (minimum)
Dimensions et poids de l'emballage (minimum)	Dimensions de l'emballage (1 pièce) 22017090 mm	Poids du colis (1 pièce) 0,35 kg
Dimensions et poids de l'emballage (grand format)	Dimensions de l'emballage (24 pièces) 615480395 mm	Poids du colis (24 pièces) : 8,4 kg
Délai moyen	Fabrication : 3 à 4 jours(Si le produit est associé à un système, prévoir 1 à 2 jours supplémentaires pour le réglage)	Livraison : 8 à 9 jours (Livraison internationale)
Code SH du produit	9028301400
Pays d'origine	Chine

Précédent: Compteur d'énergie multicanal AC Acrel AMC16Z-KA

Suivant: Dispositif de surveillance de la distribution électrique de précision Acrel AMC16Z-KD

AcrelCompteur d'énergie multicanal CC AMC16Z-ZD

Modèles de produits

AMC16Z-ZD(-P24)	Surveiller l'ensemble des paramètres d'alimentation du circuit d'entrée CC double A+B, surveiller l'état de 6 commutateurs, 2 sorties d'alarme, 1 détection de température et d'humidité, 1 communication RS485, sortie ±12 V (Alimentation électrique uniquement pour le module entrant correspondant au capteur à effet Hall), alimentation auxiliaire indépendante 24 V CC.
AMC16Z-FD	Surveiller l'ensemble des paramètres d'alimentation de 24 branches de prises CC à double canal A+B et d'un canal de communication RS485.
AMC16Z-FDK24	Surveiller l'ensemble des paramètres d'alimentation et l'état des commutateurs des 24 branches de la ligne de sortie CC double A+B, et 1 canal de communication RS485.
AMC16Z-FDK48	Surveiller l'ensemble des paramètres de puissance et l'état des commutateurs des 48 shunts des lignes de sortie CC doubles A+B, et 1 canal de communication RS485.
AMC16Z-KA	Contact humide, surveillance de l'état total des commutateurs de branche A+B (48 branches), communication RS485 unidirectionnelle.
AMC16Z-KD	Contact sec, surveillance de l'état total des commutateurs de branche A+B (48 branches), communication RS485 unidirectionnelle.
AMC16Z-AC220V	Alimentation étendue AC220V, à utiliser lorsque le circuit de surveillance dépasse 96 branches de A+B.

Paramètres techniques

Paramètres techniques		AMC16Z-ZD(-P24)
Paramètres de mesure		Tension, courant, puissance, énergie électrique, température et humidité ambiantes
Tension du bus	Évalué	48 V CC, 240 V CC, 336 V CC
	Plage de mesure	±20%
	Surcharge	Tension instantanée 2x/sec
Boucle d'entrée actuelle	Évalué	5V (Capteur à effet Hall, alimenté par AMC16Z-ZD ±12V)
Boucle d'entrée actuelle	Surcharge	Dure 1,2 fois, instantané 10 fois/seconde
Température et humidité	Plage de température	-40℃～+99℃
Température et humidité	Plage d'humidité	20 % à 90 %
précision de mesure	Fil entrant	Niveau de tension/courant 0,5, niveau de puissance/énergie 1
	Température	±1℃
	Humidité	±5%
Alimentation auxiliaire		AMC16Z-ZD : Consommation d'énergie du signal (≤15W). AMC16Z-ZD-P24 : Alimentation auxiliaire indépendante 24 V CC
Environnement	Température	Température de fonctionnement : -15 °C à 55 °C ; température de stockage : -25 °C à 70 °C
	Humidité	Humidité relative ≤ 93 %
	Altitude	≤ 2500 m
Sortie de commutation		2 canaux 3 A 250 V CA / 3 A 30 V CC
Entrée commutée		nœud de tige à 6 voies
Communication		RS485/Modbus-RTU
Méthode d'installation		Montage sur rail DIN 35 mm ou sur plaque de base
Niveau de protection		IP20
Niveau de pollution		2
Sécurité	Isolation	La résistance d'isolement entre toutes les bornes et les parties conductrices du boîtier est d'au moins 100 MΩ.
Sécurité	Résister à la pression	Les signaux de tension et de courant A et B doivent commuter entre les autres ports pour respecter une tension de 2 kV AC pendant 1 minute, et entre l'entrée du commutateur et les autres ports pour respecter une tension de 0,5 kV AC pendant 1 minute. Le courant de fuite doit être inférieur à 2 mA, sans risque de claquage ni d'amorçage.
Électromagnétique compatibilité	Antistatique ingérence	Niveau 4
	Résistance électrique rafales transitoires rapides	Niveau 3
	Anti-surtension ingérence	Niveau 4
	Résistant aux radiofréquences rayonnement de champ électromagnétique	Niveau 3
