● Un ensemble complet de protections, liées à l'application ;

● 4 entrées de courant, 3 entrées de tension, 8 DI, 5 DO ;

● L'alimentation auxiliaire s'adapte à AC220V, DC220V, DC110V, AC110V, DC48V, DC24V ;

● 1 Communication série RS485, IEC60870-5-103 et Modbus-RTU ;

● Plus de 200 enregistrements de séquences d'événements, plus de 400 journaux système et plus de 10 enregistrements de contexte de déclenchement de secondes ;

● Logique graphique programmable puissante.

Envoyez-nous un courriel Manuel du produit

Détails du produit

Paramètres techniques

Fonction

Étiquettes de produit

Relais de protection Acrel AM2SE

Général

Les relais de protection de la série AM sont destinés aux sous-stations dont la tension d'entrée est inférieure ou égale à 35 kV. Nous utilisons des solutions technologiques éprouvées pour garantir la qualité des relais AM. Ces relais sont largement utilisés dans les sous-stations, les postes de transformation et les unités de distribution en boucle pour les immeubles de bureaux, les bâtiments commerciaux, les bâtiments de télécommunications, les bâtiments miniers, etc.

Diagramme deRelais de protection AM2SE

Fonction deRelais de protection AM2SE

Panneau avant

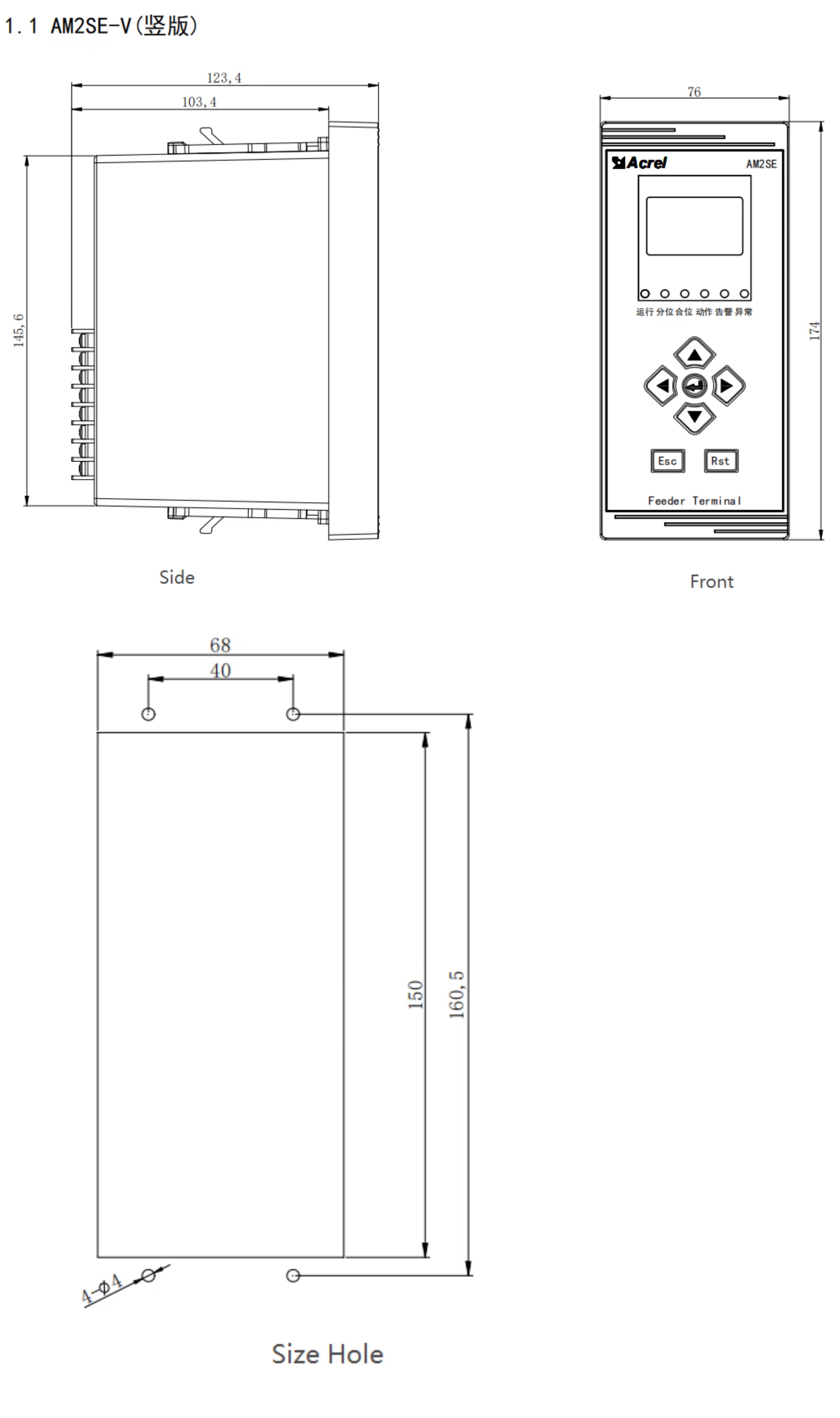

Dimension

Réseautage

FAQ Relais de protection AM2SE

Comment régler le rapport CT/PT du dispositif de protection ?

Le dispositif de protection permet de régler le rapport de transformation du transformateur de courant (TC) et du transformateur de tension (TP) via le menu des valeurs fixes. Par exemple, si le transformateur de courant est de 75/5 et le transformateur de tension de 10/0,1, le rapport du TC est alors réglé à 15 et celui du TP à 100.

Pour un AM4, si vous souhaitez installer une protection de ligne de circuit et une protection de transformateur, comment distinguer le modèle ?

L'AM4 convient à la protection des circuits et des transformateurs. Il n'est pas nécessaire de faire de distinction entre les modèles lors de la commande.

Lorsque la tension est triphasée et que le système est à trois fils, le courant doit-il être connecté à un transformateur de courant à deux fils (2TC) ?

Le mode de câblage en tension et le mode de câblage en courant du dispositif de protection peuvent être réglés indépendamment et connectés librement.

Comment vérifier si la fonction anti-déclenchement est configurée ?

Si le disjoncteur est équipé d'une protection anti-déclenchement, l'appareil n'a pas besoin d'en être équipé. Dans le cas contraire, le module anti-déclenchement AM5-FT est nécessaire. (Si l'alimentation est de 48 V CC, le boîtier anti-déclenchement est obligatoire et le disjoncteur doit impérativement en être équipé. Si vous optez pour une protection anti-déclenchement CA, veuillez noter qu'elle est compatible avec les alimentations CA et CC.)

Comment acheter des dispositifs de protection adaptés ?

Avant de passer commande, il est recommandé de consulter les ingénieurs concernés et de sélectionner le modèle de protection approprié.

Remplissez ensuite le tableau de sélection correspondant et passez la commande après confirmation par les ingénieurs.
