Transformateur de courant à noyau divisé Acrel série AKH-0.66/K

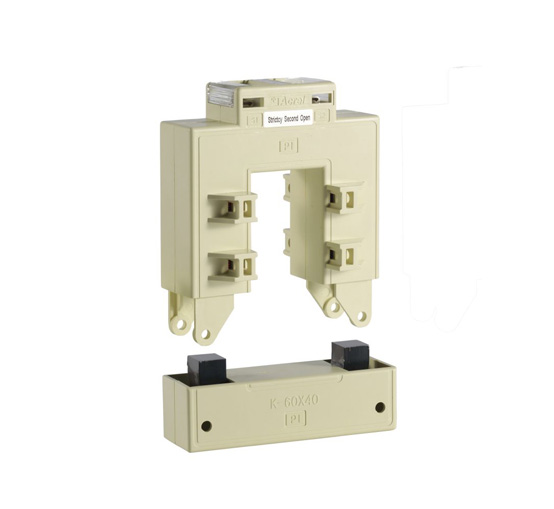

Image présentée du transformateur de courant à noyau divisé Acrel série AKH-0.66/K

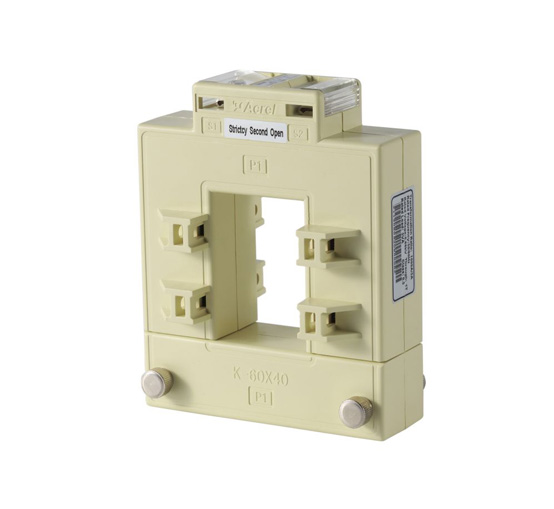

  • Transformateur de courant à noyau divisé Acrel série AKH-0.66/K

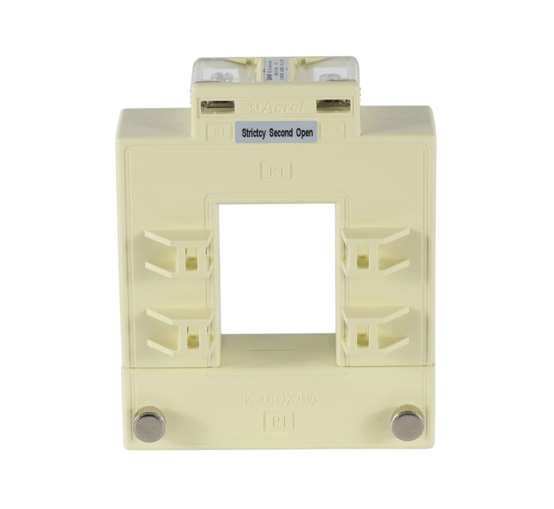

  • Transformateur de courant à noyau divisé Acrel série AKH-0.66/K

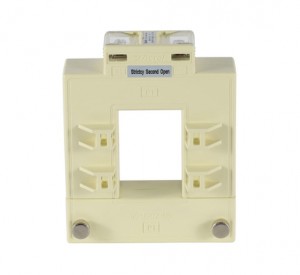

  • Transformateur de courant à noyau divisé Acrel série AKH-0.66/K

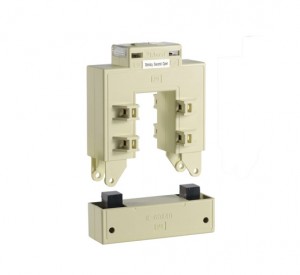

  • Transformateur de courant à noyau divisé Acrel série AKH-0.66/K

Transformateur de courant à noyau divisé série Acrel AKH-0.66/K-Φ



● Sans suppression du bus principal

● Fonctionner à l'électricité

● Économiser la main-d'œuvre

● Dimension variable en option

●Certificat: CE

微信图片_20241113104505_副本
Manuel du produit

Détails du produit

Paramètres techniques

Télécharger

Étiquettes de produit

AcrelTransformateur de courant à noyau divisé série AKH-0.66/K

Général

Les transformateurs de courant à noyau divisé de la série Acrel AKH-0.66/K sont principalement utilisés dans les projets de modernisation des réseaux électriques urbains et ruraux. Les capteurs de courant à noyau divisé s'installent facilement sans démontage du bus primaire. Ils peuvent être alimentés électriquement, ce qui évite toute coupure de courant.

Les transformateurs de courant Acrel AKH-0.66/K SCT permettent de réaliser des économies de main-d'œuvre, de matériel et de ressources financières, tout en améliorant l'efficacité des utilisateurs. Ces transformateurs de courant à section variable sont compatibles avec les équipements de protection par relais, de mesure et de comptage.

Schéma du transformateur de courant à noyau divisé série AKH-0.66/K

•Tenez fermement la partie inférieure dans le sens de la flèche.

•Desserrez les deux vis dans le sens de la flèche et retirez-les.

•Séparez la partie inférieure dans le sens de la flèche

•Montez la barre de cuivre et assemblez la partie inférieure dans le sens de la flèche.

•Tenez-le fermement dans la direction de la flèche.

•Tenez-le fermement dans la direction de la flèche.

•Fixez la barre de cuivre avec des vis M5 et des plaques de pression.

60 x 40 - 2

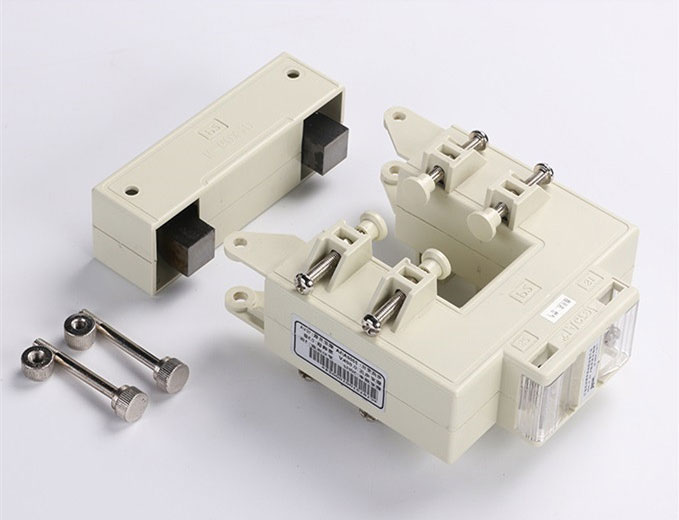

diagramme de transformateur CT divisé

Installation d'un transformateur de courant à noyau divisé série AKH-0.66/K

•Appuyez fermement dans le sens de la flèche pour ouvrir les deux vis et appuyez sur la partie inférieure.

•Dévissez et retirez les deux vis dans le sens de la flèche, voir « P2 ».

•Tirez sur la vis et retirez la partie inférieure dans le sens de la flèche.

•Après l'installation sur la barre omnibus en cuivre, fermez la partie inférieure dans le sens de la flèche, voir « P4 ».

•Appuyez fermement dans le sens de la flèche

•Appuyez fermement sur la partie inférieure et suivez le sens de la flèche pour insérer les deux vis dans les trous et serrez-les selon la largeur indiquée (voir « P6 »).

•Utilisez ensuite des vis MS et une plaque de pression pour installer et presser la rangée d'acier conformément à « P6 ».

installation de transformateur de courant à noyau divisé

Applications

• Nos transformateurs de courant à noyau divisé flexibles sont utilisés efficacement dans les projets de reconstruction urbaine

• Les transformateurs de courant à noyau divisé conviennent aux réseaux électriques ruraux pour la reconstruction

schéma de transformateur de courant à division

Photo sur place

Transformateur de courant à noyau divisé Acrel akh-0.66 - photo sur site
  • Précédent:
  • Suivant:

    • Transformateur de courant à noyau divisé Acrel série AKH-0.66/K

    Paramètres techniques

    Taper W
    H
    D
    a
    e
    		 Entrée primaire (A) Poids net (kg)
    K-30×20 90
    114
    40
    22
    32
    20-400
    		 0,8-0,9
    K-60×40
    		 114
    140
    36
    42
    62
    250-2000
    		 1.0-2.0
    K-80×40
    		 122
    162
    40
    42
    82
    300-3000
    		 1,2-2,4
    K-80×50
    114
    159
    36
    52
    82
    250-1000
    		 1.1-1.4
    K-80×80
    144
    159
    36
    82
    82
    250-1000
    		 1,3-1,5
    K-120×80
    144
    		 199 36 82 122 500-1500 1,5-2,3
    K-120×60 164
    214
    52
    62
    122
    400-5000
    		 1,6-3,0
    K-100×40 144 194 52 42 102 1000-5000 1,6-3,2
    K-130×40 144 224 52 42 132 1000-5000 1,6-3,6
    K-140×60 164 234 52 62 142 1000-5000 1,7-3,7
    K-160×80 184 254 52 82 162 1000-5000 2,8-3,7
    K-200×80 184 294 52 82 202 1000-5000 3,5-4,5
    Taper Rapport(A) Classe Fardeau (VA)
    K-30×20 20-75/1 1 0,2
    100-150/5(1) 1 1
    200/5(1) 1 1.5
    250-300/5(1) 0,5 1.5
    350-400/5(1) 0,5 2.5
    K-60×40 250-300/5(1) 1 1.5
    350-400/5(1) 0,5 1.5
    500-800/5(1) 0,5 2.5
    1000-1250/5(1) 0,5 5
    1500-2000/5(1) 0,5 10
    K-80×40 350/5(1) 1 1.5
    350-450/5(1) 0,5 2.5
    500-800/5(1) 0,5 5
    1000-2000/5(1) 0,5 10
    2500-3000/5(1) 0,2 10
    K-80×50 250-300/5(1) 1 1.5
    400-450/5(1) 0,5 1.5
    500-800/5(1) 0,5 2.5
    1000/5(1) 0,5 5
    K-80×80 250-300/5(1) 1 1.5
    400-450/5(1) 0,5 1.5
    500-800/5(1) 0,5 2.5
    1000/5(1) 0,5 5
    K-100×40 1000-2000/5(1) 0,5 10
    2500-3000/5(1) 0,2 10
    4000-5000/5(1) 0,2 15
    K-120×60 400-450/5(1) 0,5 2.5
    500-800/5(1) 0,5 5
    1000-2000/5(1) 0,5 10
    2500-5000/5(1) 0,2 10
    K-120×80 500-800/5(1) 0,5 2.5
    1000-1200/5(1) 0,5 5
    1250-1500/5(1) 0,5 7,5
    K-130×40 1000-2000/5(1) 0,5 10
    2500-5000/5(1) 0,2 10
    K-130×60 1000-2000/5(1) 0,5 10
    2500-6000/5(1) 0,2 15
    K-140×60 1000-2000/5(1) 0,5 10
    2500-3000/5(1) 0,2 10
    4000-5000/5(1) 0,2 15
    K-160×80 1000-2000/5(1) 0,5 10
    2500-3000/5(1) 0,2 10
    4000-5000/5(1) 0,2 15
    K-200×80 1000-2000/5(1) 0,5 10
    2500-3000/5(1) 0,2 10
    4000-5000/5(1) 0,2 15
    K-Φ20 100 A/20 mA 1 15Ω
    K-Φ30 200 A/20 mA 0,5 10Ω
    K-Φ30 300 A/20 mA 0,5 10Ω







    CE证书-PD_0479_2024
