Dispositif de surveillance d'isolation industrielle Acrel AIM-T500
Dispositif de surveillance d'isolation industrielle Acrel AIM-T500
Général
Le dispositif de surveillance d'isolation Acrel Industrial est principalement utilisé pour contrôler l'état de l'isolation des systèmes informatiques (systèmes non mis à la terre) et déclencher une alarme en cas de défaut d'isolation afin d'alerter le personnel de maintenance électrique. Il convient aux systèmes non mis à la terre, en courant alternatif et continu, dans des secteurs industriels tels que l'électrolyse de l'aluminium, les mines, les verreries, les fours électriques et les équipements de test, les usines métallurgiques et chimiques, les zones à risque d'explosion, les centres informatiques et les alimentations de secours.
Spécifications du panneau
Écran LCD

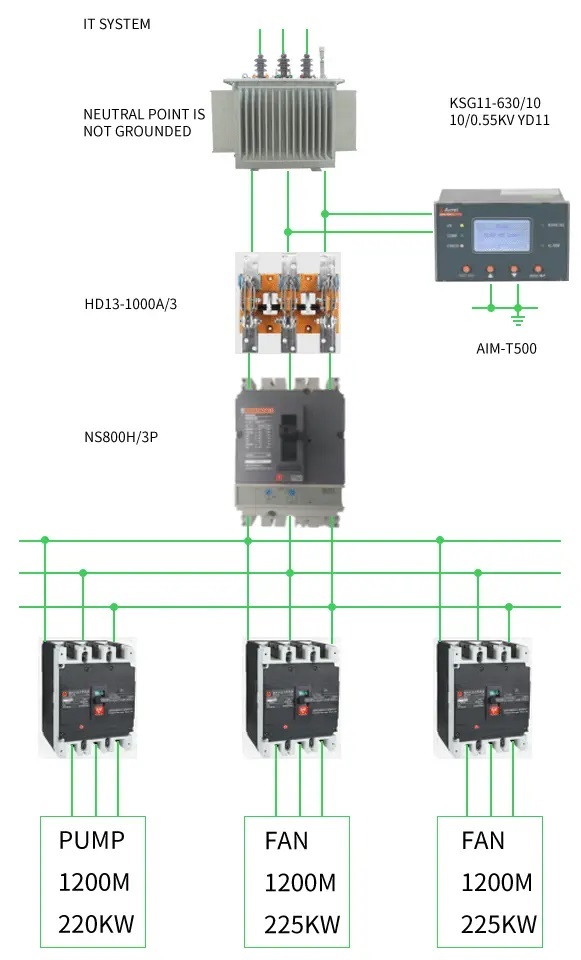

Connexion typique
Avantages du dispositif de surveillance de l'isolation industrielle AIM-T500
•Écran LCD rétroéclairé
•Circuits principaux CA et CC non mis à la terre
•Systèmes informatiques incluant des capacités de fuite élevées
•Systèmes informatiques couplés
Application des systèmes d'alimentation isolés pour l'informatique industrielle ?
Le système d'alimentation isolée pour applications informatiques industrielles a été spécialement développé par ACREL pour les systèmes de distribution d'énergie destinés aux applications informatiques dans des environnements industriels tels que les mines, les verreries, les fours électriques et les équipements de test, les navires, les usines métallurgiques et chimiques, les zones à risque d'explosion, les centres informatiques et les alimentations de secours. Ce système offre de nombreuses fonctionnalités, notamment la surveillance de la résistance d'isolement, l'alerte précoce et l'alarme en cas de défaut d'isolement, l'enregistrement des événements, le paramétrage et la mise en réseau. En cas de défaut à la terre, le système déclenche une alarme en temps réel et localise précisément le circuit défectueux, permettant ainsi au personnel concerné d'intervenir rapidement.
FAQ sur le système d'alimentation isolée Acrel Industrial IT
Avec le développement des sciences et technologies industrielles, les courants de fuite à la terre constituent une menace importante pour la sécurité de la production industrielle. Afin d'améliorer la continuité et la fiabilité de l'alimentation électrique, de nombreux sites de production importants adoptent un système de distribution par courant de fuite à la terre (système non mis à la terre).
Mine, verrerie, four électrique et équipement de test, navire, usine métallurgique, usine chimique, site à risque d'explosion, centre informatique et alimentation électrique de secours.
Surveillance en temps réel de la résistance d'isolement à la terre du système informatique et déclenchement de la fonction d'avertissement ou d'alarme de défaut lorsque la résistance dépasse la limite.
Surveillance de l'isolation et détermination des défauts du système de distribution d'énergie, assurant une distribution d'énergie sûre, fiable et continue.
Dispositif de surveillance d'isolation industrielle Acrel AIM-T500
Paramètres techniques
| Alimentation auxiliaire | Fréquence | 40-60 Hz |
| Consommation d'énergie | <8W | |
| Plage de tension | Tension du système | AC/DC 0~480V |
| Communication | Interface | RS485 |
| Protocole | MODBUS-RTU |
| Taper | AIM-T500 | AIM-T300 | |
| alimentation accessoire | CA 85~265 V ; CC 100~300 V ; 50/60 Hz | CA 85~265 V ; CC 100~300 V ; 50/60 Hz | |
| dissipation de puissance | < 8W | < 6W | |
| Tension du système | CA 0~690 V ; CC 0~800 V ; 40~460 Hz | CA 0~480 V ; CC 0~480 V ; 40~460 Hz | |
| Application système | Système informatique (en ligne), Autre système (hors ligne) | Système informatique (en ligne), Autre système (hors ligne) | |
| surveillance de l'isolation | Plage de mesure | 1 kΩ ~ 10 MΩ | 1 kΩ ~ 5 MΩ |
| Plage d'alarme | 10 kΩ ~ 10 MΩ | 10 kΩ ~ 5 MΩ | |
| Précision de la résistance | 1 à 10 k, 1 k ; 10 k à 10 M, ±10 % | 1 à 10 k, 1 k ; 10 k à 5 M, ±10 % | |
| capacité de fuite du système | <500 μF | <150 μF | |
| Temps de réponse (Ce=1μF) | <5s | <6s | |
| Paramètres internes | Tension de mesure | <50V | <20V |
| Mesure du courant | <270 μA | <170 μA | |
| Impédance CC interne | ≥180 kΩ | ≥120 kΩ | |
| Sortie relais | Erreur, alarme, avertissement | Avertissement, alarme | |
| SOE | 20 enregistrements (type de défaut, valeur du défaut, heure du défaut) | 20 enregistrements (type de défaut, valeur du défaut, heure du défaut) | |
| Type d'alarme | Écran LCD, indicateur LED | Écran LCD, indicateur LED | |
| Communication | RS485, Modbus-RTU | RS485, Modbus-RTU | |
| Tension d'impulsion / Niveau de pollution | 8 kV/III | 8 kV/III | |
| CEM/Rayonnement | IEC61326-2-4 | IEC61326-2-4 | |
| Environnement | Température de fonctionnement | -10 à +65 °C | -10 à +65 °C |
| température de stockage | -20 à +70 °C | -20 à +70 °C | |
| Humidité relative | <95%, sans condensation | <95%, sans condensation | |
| Altitude | ≤ 2500 m | ≤ 2500 m | |
