Moniteur d'isolation médicale Acrel AIM-M10
Moniteur d'isolation médicale Acrel AIM-M10
Général
L'instrument de mesure d'isolation médicale Acrel AIM-M10 utilise une technologie de microcontrôleur avancée, offrant une intégration élevée, une taille compacte et une installation aisée. Il combine intelligence, numérisation et connectivité réseau. Il constitue la solution idéale pour la surveillance de l'isolation des systèmes d'alimentation électrique dans les environnements médicaux de classe 2, tels que les blocs opératoires et les unités de soins intensifs.
Câblage
1,2(FE,KE) : Mise à la terre fonctionnelle
3,4(A,B) : Port de communication RS485
5,6 (+24 V, 0 V) : Sortie d'alimentation CC
7,8(J1,J2) : Sortie relais
11,12(L1,L2) : connecteur du système informatique
15,16(I0,I1) : Connecteur de courant de charge
17,18(T0,T1) : Connecteur du capteur de température
Connexion typique

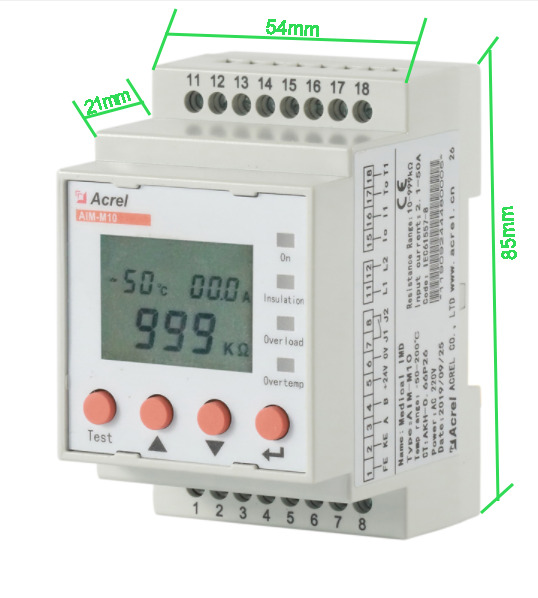

Contour et dimensions
FAQ sur les systèmes d'alimentation isolés Acrel Medica/Hospital
C'est un système d'alimentation isolétqui effectue la surveillance de l'isolation et la détermination des défauts du système de distribution d'énergie, afin de garantir une distribution d'énergie sûre, fiable et continue.
Surveillance en temps réel de la température de l'isolation, de la charge et du transformateur d'isolement du système informatique, avec des fonctions telles que la localisation des défauts de circuit d'isolation du système et la surveillance centralisée de plusieurs systèmes.
Le système d'alimentation électrique isolé médical se compose d'un transformateur d'isolement médical, d'un instrument de surveillance d'isolation intelligent médical, d'un transformateur de courant, d'un localisateur de défauts d'isolation, d'un générateur de signaux de test, d'un module d'alimentation et d'un instrument d'alarme et d'affichage centralisé.
Vous trouverez des panneaux d'isolement médical dans les blocs opératoires, les unités de soins intensifs (USI/USIC), les unités de soins pour prématurés, les salles d'accouchement, les centres d'hémodialyse, les services d'urgence et autres lieux médicaux importants.
AcrelMoniteur d'isolation médicale AIM-M10
Paramètres techniques
| Alimentation auxiliaire | Tension | 220 V CA ±10 % |
| Consommation d'énergie | ≤5VA | |
| Surveillance de l'isolation | Plage de mesure de résistance | 10~999 kΩ |
| Valeur de réponse | 50~999 kΩ | |
| Incertitude relative | ±10% | |
| temps de réponse | ≤3s | |
| Capacité de fuite admissible du système Ce | ≤5uF | |
| Mesure de la tension Um | ≤12V | |
| Mesure du courant Im | ≤50uA | |
| Impédance Zi | ≥200 kΩ | |
| Résistance interne en courant continu Ri | ≥240 kΩ | |
| Tension continue parasite admissible Ufg | ≤ 280 V CC | |
| Surveillance du courant de charge | Mesurer la valeur | 2,1~50A |
| Valeur d'alarme | 5~50A | |
| Surveillance de la température | résistance thermique | 2 Pt100 |
| Plage de mesure | -50 à +200 °C | |
| Plage de valeurs d'alarme | 0~+200℃ | |
| Alarme | Mode de sortie | 1 Relais |
| Sortir | Évaluation du contact | 250 V CA / 3 A |
| 30 V CC / 3 A | ||
| Environnement | Température de fonctionnement | -10 à +55 °C |
| température de transport | -25 à +70 °C | |
| température de stockage | -25 à +70 °C | |
| Humidité relative | 5 % à 95 %, sans condensation | |
| Altitude | ≤ 2500 m | |
| degré IP | IP30 | |
| Tension d'impulsion nominale/degré de pollution | 4KV/III | |
| CEM | CEI 61326-2-4 | |
| Communication | RS485 (Modbus-RTU) | |
