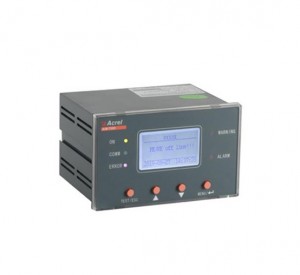

Dispositif d'alarme et d'affichage Acrel AID150
Dispositif d'alarme et d'affichage Acrel AID150
Général
Les dispositifs d'alarme et d'affichage de la série Acrel AID sont des dispositifs d'affichage à distance et d'alarme sonore et visible. AID duplique les messages de défaut, d'alarme et de fonctionnement des dispositifs de surveillance. En cas de panne, AID émet un signal sonore et visible au personnel médical et technique. De plus, la valeur de réponse du dispositif de surveillance de la série AIM-M peut être définie à distance par AID. Les dispositifs d'alarme et d'affichage de la série AID sont de trois types : AID10, AID120 et AID150, qui doivent être disposés dans la salle d'opération ou le poste de soins infirmiers afin qu'ils puissent être surveillés en permanence par le personnel médical.
Spécification du panneau
Câblage
Installation
Connexion typique
Contour et dimension
Avantages du système d'alimentation isolé de l'hôpital
Les panneaux électriques médicaux isolés assurent une distribution d’énergie sûre, fiable et continue pour les équipements importants à ces endroits :
•Utilisé pour la transformation du système TN en système informatique (système non mis à la terre)
•Fonctions de surveillance en temps réel et d'alarme de défaut de la résistance d'isolement de la terre, du courant de charge du transformateur et de la température de l'enroulement du transformateur du système informatique surveillé
•Lorsque le système informatique surveillé présente un défaut d'isolation, le panneau d'isolation de l'hôpital peut lancer et générer le signal de localisation du défaut vers le système et réaliser la fonction de localisation des défauts à l'aide du localisateur de défauts.
•Les systèmes électriques isolés de l'hôpital Acrel peuvent surveiller à distance les conditions de fonctionnement en temps réel de jusqu'à 16 éléments de systèmes, et l'interface principale affiche intuitivement si la communication du système d'accès est intacte.
FAQ sur les systèmes d'alimentation isolés Acrel Medica/hôpital
C'est un système d'alimentation électrique isoléthat effectue la surveillance de l'isolation et la détermination des défauts du système de distribution d'énergie, afin de fournir une distribution d'énergie sûre, fiable et continue.
Surveillance en temps réel de la température de l'isolement, de la charge et du transformateur d'isolement du système informatique, avec des fonctions telles que la localisation des circuits de défauts d'isolement du système et la surveillance centralisée de plusieurs systèmes.
Le système d'alimentation électrique isolé médical se compose d'un transformateur d'isolement médical, d'un instrument médical intelligent de surveillance de l'isolation, d'un transformateur de courant, d'un localisateur de défauts d'isolation, d'un générateur de signal de test, d'un module d'alimentation et d'un instrument d'alarme et d'affichage centralisé.
Vous pouvez trouver des panneaux d'isolement médical dans les salles d'opération, les unités de soins intensifs ICU/CCU, les unités de soins aux prématurés, les salles d'accouchement, les centres d'hémodialyse, les salles d'urgence et d'autres lieux médicaux importants.
Dispositif d'alarme et d'affichage Acrel AID150
Paramètres techniques
| Alimentation auxiliaire | Tension | DC24V |
| Consommation | <0,6W | |
| Charger les paramètres de valeur d'alarme actuelle | 14A,18A, 22A, 28A, 35A, 45A | |
| Plage de valeurs d’alarme de température | 0-200 ℃ | |
| Alarme | Alarme sonore et lumineuse | |
| Type d'alarme | Défaut d'isolation, surcharge, surchauffe, panne d'équipement | |
| Communication | Interface RS485, protocole Modbus-RTU | |
| Afficher | Écran LCD | |
