Capteur de courant à effet Hall en boucle ouverte à noyau divisé Acrel AHKC-HB

Capteur de courant à effet Hall en boucle ouverte à noyau divisé Acrel AHKC-HB



● Entrée : 0~±(400-20000)A

● Sortie : ±5 V/±4 V

● Alimentation : CC ±15 V

● Dimension interne : 120 * 51 mm


Détail du produit

Paramètres techniques

Télécharger

Mots clés du produit

Capteur de courant à effet Hall en boucle ouverte à noyau divisé Acrel AHKC-HB

Général

Le capteur de courant à effet Hall de la série Acrel AHKC est principalement adapté à la conversion d'isolement de signaux complexes tels que le courant alternatif, le courant continu et les impulsions. Grâce au principe de l'effet Hall, le signal converti peut être directement collecté et accepté par divers dispositifs d'acquisition tels que AD, DSP, PLC et instruments secondaires, temps de réponse rapide, large plage de mesure de courant, haute précision, forte capacité de surcharge, bonne linéarité, et une forte capacité anti-interférence.

Il est isolant entre les qualités primaire et secondaire du capteur de courant de la série AHKC-HB qui peut être utilisé pour mesurer le courant continu, le courant alternatif et le courant pulsé.

Câblage

Câblage AHKC-E - 1
Câblage AHKC-E - 2
Câblage AHKC-E - 3

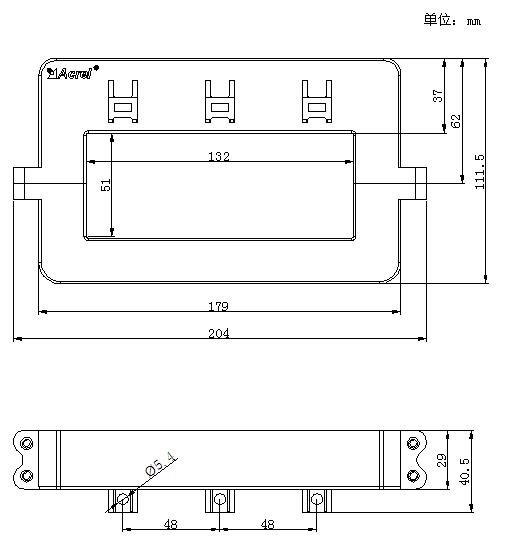

Dimension du capteur de courant à effet Hall en boucle ouverte à noyau divisé AHKC-HB

AHKC-HB-Dimensions
dimension-du-capteur-de-courant-à-effet-hall-fermé-ahkc-e

Installation du capteur de courant à effet Hall en boucle ouverte à noyau divisé AHKC-HB

Lorsque le capteur de courant Hall fonctionne normalement, l'alimentation auxiliaire ne peut pas dépasser ± 20 % de la valeur d'étalonnage.

Il est strictement interdit de tomber du capteur de courant Hall d'un endroit élevé (≥ 1 m) pendant l'installation et l'utilisation.

Le potentiomètre du régulateur zéro et pleine échelle ne peut pas être ajusté

L'alimentation auxiliaire doit être déployée volontairement

Les pôles de puissance positifs et négatifs ne peuvent pas être connectés inversement

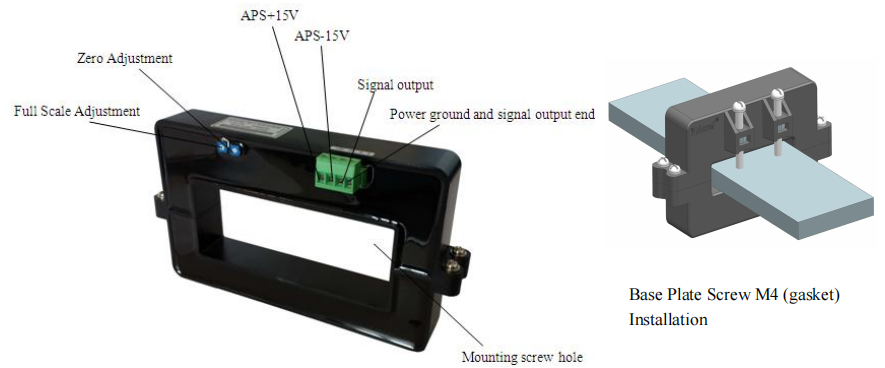

AHKC-HB-installation

Application deCapteur de courant à effet Hall fermé AHKC-E

Système de contrôle et de détection des équipements électriques en énergie électrique

Pétrole, mine de charbon, industrie chimique

Industries ferroviaires, des communications et de l'automatisation des bâtiments

Alimentations pour applications de soudage


  • Précédent:
  • Suivant:

  • Capteur de courant à effet Hall en boucle ouverte à noyau divisé Acrel AHKC-HB

    Paramètres techniques

    Paramètres Paramètres
    Courant d'entrée nominal (DC)
    0 ~ ± (400-20 000) A
    Tension de sortie nominale (CC)
    ±5V/±4V
    Classe de précision 1.0
    Tension d'alimentation
    DC ± 15 V (fluctuation admissible ± 20 %)
    Courant de décalage zéro
    ±20mV
    Dérive du courant de compensation
    ≤ ± 1,0 mV/℃
    Linéarité
    ≤0,2% FS
    Temps de réponse ≤5us
    Tension d'isolement 3,5kV/50Hz/1min
    Température de fonctionnement -40 ℃ ~ 85 ℃
    Température de stockage -40 ℃ ~ 85 ℃
    Consommation ≤0,5W

    1. Manuel du capteur de courant à effet Hall en boucle ouverte Acrel AHKC-HB à noyau divisé

    2. Installation et utilisation du capteur de courant à effet Hall en boucle ouverte Acrel AHKC-HB à noyau divisé

    3. Logiciel de débogage pour Acrel AHKC-HB Capteur de courant à effet Hall en boucle ouverte à noyau divisé
