Dispositif de surveillance de chaîne CC solaire Acrel AGF-M
Dispositif de surveillance de chaîne CC solaire Acrel AGF-M
Général
Le dispositif d'acquisition de confluence PV de type perforation AGF-M est spécialement conçu pour le boîtier de combinaison photovoltaïque intelligent. Il est utilisé pour surveiller l'état de fonctionnement des panneaux solaires dans les réseaux de cellules solaires, mesurer les courants des cellules solaires, détecter l'état des dispositifs de protection contre les surtensions et du disjoncteur CC. L'appareil est équipé d'un port de communication RS485 (Modbus) pour transmettre toutes les données à l'appareil maître.
Le dispositif de surveillance de chaîne CC solaire Acrel AGF-M mesure le courant CC jusqu'à 24 circuits (avec capteurs à effet Hall) ; Tension du jeu de barres, associé à un boîtier de combinaison PV pour la surveillance de multi-circuits CC
Caractéristiques
Mesure multi-circuits jusqu'à 24 circuits DC
● Canal d'entrée : jusqu'à 24 circuits
● Indicateur LED pour reflux, déconnexion, surintensité
● Courant nominal : 20 A
● Précision : classe 0,5
● Plage de mesure de tension : jusqu'à 1 500 V (jeu de barres)
Surveillance de l'état du commutateur DI à 3 canaux
● État DI du Lightning Protector et du DC CB
● Octocoupleur ou Contact sec
Fonction de mesure de la température et d'alarme de surchauffe
● Mesure de la température intérieure de la boîte de jonction PV CC
● Thermistance : NTC
● Plage de mesure : -20℃~+100℃
Claviers IHM pour la programmation
● Communication (adresse, débit en bauds, etc.)
● Seuil d'alarme de surchauffe
Écran LCD
● Interface en anglais
● Affichage des données
Installation facile
● Trou perforé pour le passage du câble
● Installation sur rail DIN
● Module connecté par ligne de données
Câblage
Installation
Câblage des câbles par perforation
Module connecté par ligne de données
Application du dispositif de surveillance de chaîne CC solaire AGF-M

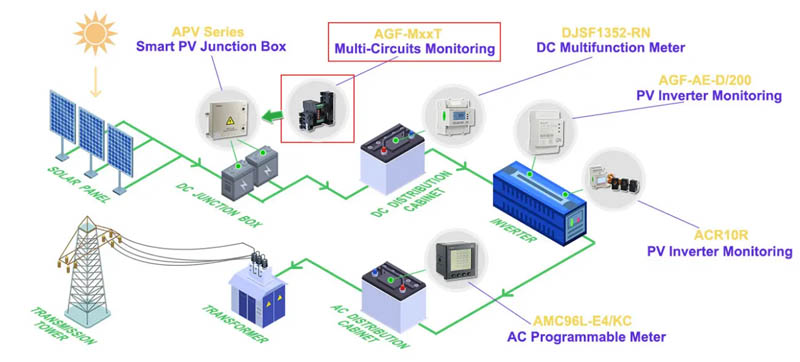

Solution de surveillance de la distribution d'énergie solaire photovoltaïque
Application pratique de l'AGF-MxxT dans un boîtier de combinaison photovoltaïque
Boîtier de combinaison solaire photovoltaïque intelligent APV installé sous le générateur photovoltaïque
Avantages du dispositif de surveillance de chaîne CC solaire AGF-M
•Isolation maximale mesurant DC 20A
•Mesure de tension maximale pour le jeu de barres DC1,5KV
•Affichage LED
•Mode RS485 RTU
•DIN 35mm
Dispositif de surveillance de chaîne CC solaire Acrel AGF-M
Paramètres techniques
| Article | AGF-M4T | AGF-M8T | AGF-M12T | AGF-M16T | AGF-M20T | AGF-M24T |
| Canaux d'entrée | 4 | 8 | 12 | 16 | 20 | 24 |
| Courant nominal | C.C 0 ~ 20A | |||||
| Temps de réponse | 1s | |||||
| Précision | 0,5 classe | |||||
| Coefficient de température | 400 ppm | |||||
| Communication RS485 | Protocole RS485/ModBus-RTU, 4800/9600/19200/38400bps | |||||
| Fonction supplémentaire | ||||||
| Entrée de commutation | Entrée 3 voies (mode optocoupleur ou contact sec) | |||||
| Paramètres techniques généraux | ||||||
| Température/Humidité | Température de fonctionnement : -35 ~ + 65 ℃, humidité 95 %, pas de condensation, pas de gaz de corrosion. * Température de travail du module d'affichage : -20 ~ + 70 ℃ | |||||
| Température mesures fonction | Pour mesurer la température intérieure de la boîte （-20℃～100℃） | |||||
| Altitude | ≤3000m | |||||
| Résistance d'isolation | ≥100 MΩ | |||||
| Fréquence industrielle tension de tenue | alimentation/communication/entrée de commutation/entrée de tension de cellule – CA 2 kV/1 min (Lorsque l'alimentation auxiliaire est de 1 500 V CC, la tension de tenue entre l'alimentation, l'entrée de la cellule photoélectrique et l'autre circuit est de 2,7 kV CA) Entrée de courant/alimentation, tension de cellule, communication, état de commutation : AC3,5 kV/1 min | |||||
| CEM | GB_T 17626.2-2006 ; Test d'immunité aux décharges électrostatiques 3e année, décharge dans l'air 8kV, décharge par contact 6kV. | |||||
| GB_T 17626.4-2008 ; Test d'immunité électrique aux transitoires rapides, niveau 4, mode commun 4kV, mode différence 2kV | ||||||
| GB_T 17626.5-2008 ; Test d'immunité aux surtensions (chocs) de niveau 4, mode commun 4kV, mode différence 2kV | ||||||
| GB_T 17626.8-2006 ; Test d'immunité aux champs magnétiques à fréquence industrielle, niveau 4 | ||||||
