Compteur d'onduleur photovoltaïque/solaire Acrel série AGF-AE
Compteur d'onduleur photovoltaïque/solaire Acrel série AGF-AE
Général
Dans un système à onduleur unique, le compteur est directement connecté à l'onduleur. Si votre onduleur est équipé d'un compteur de facturation intégré (on parle alors d'onduleur de facturation), vous pouvez connecter un compteur externe sur le même bus que le compteur de facturation.
Caractéristiques
Utilisé pour les systèmes photovoltaïques distribués
● Surveillance du reflux
● Raccordé à la ligne de charge par des transformateurs de courant
● Connexion directe aux onduleurs
Connexion monophasée à trois fils
● Tension nominale de ligne à neutre : 120 V
● Tension nominale entre phases : 208/240 V
● Réseaux pris en charge : L1/L2/N/PE
Communication RS485
● Protocole MODBUS-RTU
● Communiquer avec l'onduleur pour réaliser la fonction anti-reflux
● Temps de réponse : ≤ 1 s
Mesure bidirectionnelle
● Mesure de l'énergie active et réactive
● Courant RMS nominal : 100/200 A
● Précision : ±0,5 %/±1 %
Interface d'affichage
Câblage
Raccordement à la ligne de charge via des transformateurs de courant
Connexion directe à l'onduleur
Application du compteur d'onduleur photovoltaïque/solaire de la série AGF-AE
Un système photovoltaïque est généralement composé de panneaux solaires photovoltaïques, d'onduleurs photovoltaïques, de compteurs intelligents et de batteries. Les compteurs solaires sont répartis en trois parties : 1) Entre l'onduleur et la charge, ils mesurent la production totale d'énergie du système photovoltaïque. 2) Entre la charge et le réseau électrique, ils mesurent la puissance injectée et rejetée sur le réseau afin d'éviter les retours de courant. 3) Le compteur CC, installé entre l'onduleur et la batterie, mesure les données de charge et de décharge du module de stockage d'énergie.
Solution de surveillance de la distribution d'énergie photovoltaïque Solor
AGF-AE-D Utilité pratique dans le photovoltaïque solaire distribué
FAQ sur les compteurs pour onduleurs photovoltaïques/solaires Acrel série AGF-AE
Le wattmètre doit fonctionner avec un onduleur, qui lit la puissance et le sens de la charge via RS485. Ensuite, il ajuste la puissance de sortie afin de réaliser la fonction d'alimentation.
Le compteur d'énergie ne peut pas empêcher à lui seul le courant inverse et doit être utilisé conjointement avec l'onduleur.
L'onduleur peut connecter les mêmes données de compteur via une passerelle ; cette fonction nécessite un débogage par le fabricant de l'onduleur.
Le compteur PV est utilisé pour évaluer le stockage d'énergie, analyser la consommation d'énergie et assurer les fonctions anti-retour des systèmes photovoltaïques.

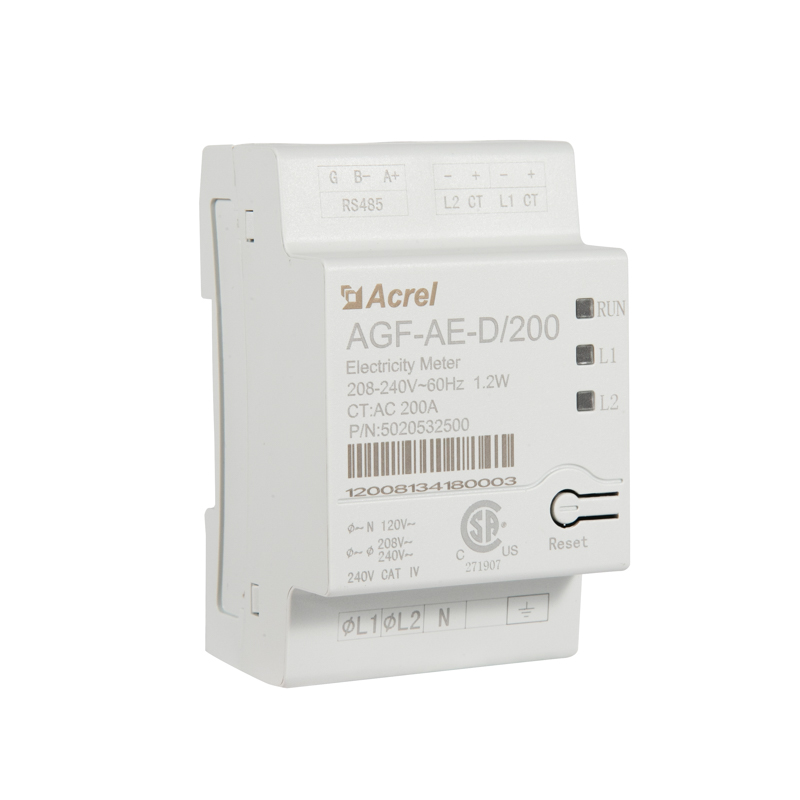

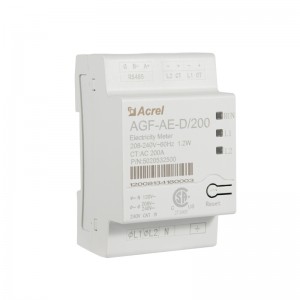

Acrel AGF-AE-D / 200 PV / Compteur d'énergie solaire
Paramètres techniques
| Paramètres | AGF-AE-D/200 | Unité |
| Service électrique du compteur | ||
| Tension nominale - Ligne à N | 120 | V |
| Tension nominale entre phases | 208/240 | V |
| Plage de tension étendue | 88%~110% | |
| Fréquence CA | 60 | Hz |
| Grilles prises en charge | L1/L2/N/PE | |
| Consommation d'énergie | 1.2 | W |
| Communication | ||
| Interfaces de communication des compteurs | RS485 | |
| Temps de réponse | ≤1 | S |
| Précision du compteur | ||
| Courant RMS nominal | 200 | A |
| 1 % à 100 % du courant CT | ±1 | % |
| Transformateurs de courant | ||

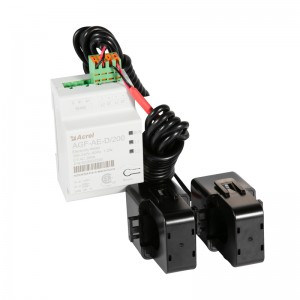

| Nombre de transformateurs de courant fournis | 2 | |
| Dimensions | 70,5 × 54,5 × 39 (H × L × P) | mm |
| Conformité aux normes | ||
| Sécurité | UL1741 | |
| Spécifications d'installation | ||
| Dimensions (H×L×P) | 54,1×87,8×52 | mm |
| Poids | 0,2 | kg |
| Plage de températures de fonctionnement | -30~55 | ℃ |
| Humidité relative (sans condensation) | 5-90 | % |
| Type de montage | Rail DIN, 35 mm | |
1. Manuel d'utilisation du compteur d'énergie solaire Acrel AGF-AE-D / 200 PV / PV
2. Installation et utilisation du compteur d'énergie pour onduleur solaire Acrel AGF-AE-D / 200 PV
3. Logiciel de débogage pour Acrel AGF-AE-D / 200 PV / Compteur d'énergie solaire
