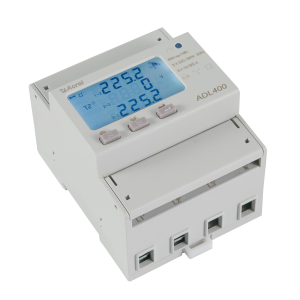

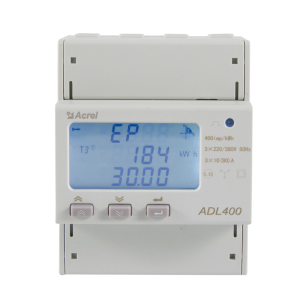

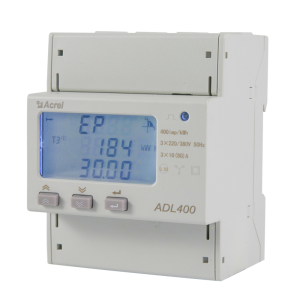

Compteur d'énergie triphasé sur rail Din Acrel ADL400

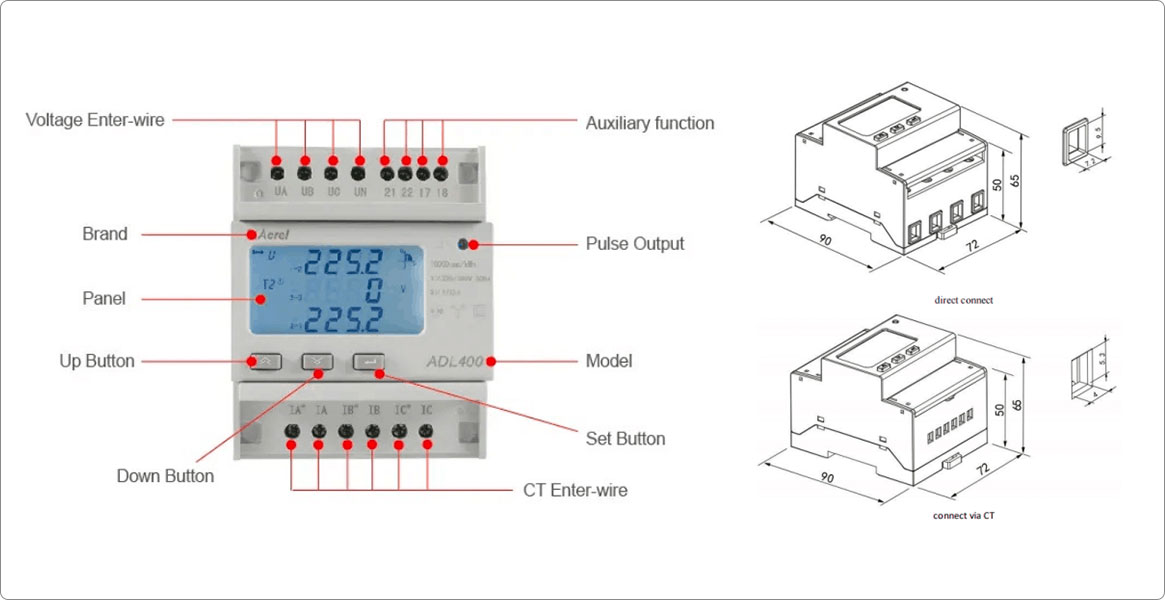

Normalement, pour les charges triphasées avec un courant nominal inférieur à 80 A AC, nous utiliserons le modèle ADL400 dont l'entrée de courant se fait via une connexion directe. Les spécifications de « Courant nominal : 10 (80) A AC » étaient destinées à ce modèle d'ADL400 (entrée de courant via une connexion directe). 10 signifie que le courant de base est de 10 A AC, 80 signifie que l'entrée de courant nominal est de 80 A AC.

Et pour les charges triphasées avec un courant nominal supérieur à 80 A CA, nous utiliserons le modèle ADL400 dont l'entrée de courant se fait via des TC (généralement associés à des TC -/5 A dont la sortie de courant secondaire est avec une sortie de courant nominal de 5 A CA). Les spécifications de « Courant nominal : 1(6)A AC » étaient destinées à ce modèle d'ADL400 (entrée de courant via des TC). 1 signifie que le courant de base est de 1 A AC, 6 signifie que l'entrée de courant maximale est de 6 A AC.

Habituellement, nous recommandons à notre utilisateur d'utiliser des TC à noyau divisé appelés série AKH-0.66/K K-φ ou des TC à noyau solide appelés série AKH-0.66/I associés à l'ADL400 (entrée de courant via les TC).

Le rapport de courant de l'ADL400 peut être défini à l'aide des claviers de l'ADL400 et en suivant les instructions du manuel de l'ADL400. De plus, le réglage doit être conforme au rapport CT ou PT associé à l'ADL400. Par exemple, si l'entrée de courant se fait via des TC 250A/5A, le rapport TC sur l'ADL400 doit être réglé sur 250/5=50. Et si l'entrée de tension se fait via une connexion directe, le rapport PT sur l'ADL400 doit être réglé sur 1. Lorsque le problème n'a pas été résolu, veuillez nous contacter pour obtenir de l'aide.

L'ADL400 dispose d'une interface RS485 standard et d'un protocole de communication MODBUS-RTU qui lui permettent d'être intégré à notre solution de surveillance de l'énergie IoT qui peut permettre à nos utilisateurs de vérifier à distance toutes les données collectées par les compteurs d'énergie comme l'ADL400 sur leur téléphone mobile ou leur PC. Pour plus d’informations, veuillez nous contacter ou consulter la page Introduction à la solution de surveillance de l’énergie IoT.

Premièrement, fonction multi-taux/tarif
Le compteur d'énergie doté de cette fonction peut mesurer les données kWh et les attribuer à plusieurs durées dans une journée et y apposer respectivement une étiquette de kWh pointe/crête/plat/vallée. Et si un tel compteur d'énergie était connecté au système de facturation à l'aide d'une passerelle IoT, il peut envoyer les données kWh de durée différente qui portaient l'étiquette de kWh pointe/crête/plat/vallée au système de facturation pour calculer la facture d'électricité. de durée différente dans une journée.

Par exemple, le prix de l'électricité pour le kWh de pointe est de 5 USD/1 kWh, et la durée de 9h00 à 11h30 a été étiquetée comme kWh de pointe.

Ensuite, si le compteur d'énergie enregistre 3 kWh utilisés au total entre 9h00 et 11h30, il enverra les données de 3 kWh avec l'étiquette de pointe de kWh au système de facturation, et le système calculera le coût de l'électricité de 3x5. =15USD au total de 9h00 à 11h30.

Basculez l'affichage du compteur sur l'interface de puissance (puissance active P, facteur de puissance λ) et vérifiez si l'affichage de la puissance est négatif ou non. Et si le facteur de puissance est compris entre 0,9 et 0,95, puis vérifiez si les fils entrants et sortants du fil de signal actuel sont connectés à l'envers (c'est-à-dire que le courant Le fil entrant doit être le même que l'extrémité du fil entrant de l'instrument) et conforme au schéma de câblage sur l'instrument.

1. La valeur de tension entre les sorties de communication A et B de l'instrument de mesure doit être comprise entre +(4,4-4,5)V ;

2. Vérifiez si la méthode de câblage de communication est correctement câblée conformément aux exigences du schéma de câblage (c'est-à-dire le terminal de communication A/B du port série de communication correspondant A/B) ;
