Général
L'Acrel ADL3000-E est un compteur intelligent conçu principalement pour répondre aux besoins de statistiques et de gestion de la consommation d'énergie des réseaux électriques, des entreprises industrielles et minières, ainsi que des installations publiques. Il intègre la mesure de tous les paramètres de consommation et une gestion complète de la mesure et de l'évaluation de l'énergie, et fournit divers types de statistiques de données de consommation pour le mois de décembre dernier.
Il détecte les sous-harmoniques de rang 31 et le contenu harmonique total, et dispose d'entrées et de sorties commutées permettant la transmission de signaux et la commande à distance. Il est également équipé d'une sortie d'alarme. Son interface de communication RS485 est compatible MODBUS-RTU (en option). Ce compteur d'énergie peut être largement utilisé dans divers systèmes de contrôle, systèmes SCADA et systèmes de gestion de l'énergie.
Fonctions
Communication :RS485 (Modbus-RTU)
Classé U et I :CA 3 x 100 V, 3 x 380 V, 3 x 57,7/100 V, 3 x 220/380 V ; 3 x 1 (6) A, 3 x 10 (80) A
Précision:kWh : Classe 0,5S ; kVrah : Classe 2
Fréquence:45~65 Hz
Afficher:Affichage LCD à 8 chiffres : U, I, P, Q, PF, kWh et autres consommations d’énergie, mesure de la puissance (999 999,99 kWh)
Sortie d'impulsions :Puissance impulsionnelle kWh/kvarh
Consommation:<10 VA (monophasé)
Installation:DIN 35 mm
Dimension (L*l*H) :126,5*88*69,5 mm
Installation:DIN 35 mm
Horloge:≤0,5 s/j
Courant de départ :Connexion directe : 0,004 lb
Se connecter via CT :0,001ln
Panneau avant
Schéma du compteur d'énergie triphasé multifonction sur rail DIN ADL3000-E
Le compteur d'énergie triphasé multifonction ADL3000-E est disponible en deux versions : alimentation en courant direct et alimentation par transformateur de courant. Le couple de serrage pour l'alimentation directe doit être inférieur à 2 N·m, et celui pour l'alimentation par transformateur de courant inférieur à 4 N·m. Ses dimensions (L × l × H) sont de 126 × 88 × 70 mm. La face avant comporte une sérigraphie, ainsi que les indications suivantes : entrées de tension et de courant, numéro des ports auxiliaires, logo, écran LCD, boutons, etc.
Caractéristiques

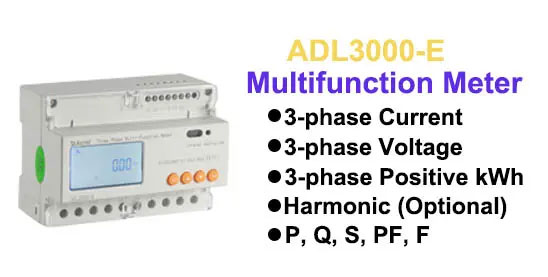

Mesure de divers paramètres électriques
● Harmonique (2e à 31e tension¤t) --- Optionnel
● F (Fréquence)
● U (tension triphasée)
● I (courant triphasé)
● kWh (kilowatt-heures triphasés positifs)
● kVarh (Heures Kilovar)
● P (Puissance)
● Q (Puissance réactive)
● S (Puissance apparente)
● Facteur de puissance (PF)

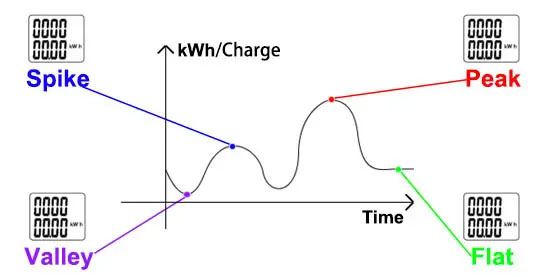

Tarifs multiples/flexibles
● 4 Fuseau horaire
● 4 Tarifs (Pic, Heures de pointe, Plat, Vallée)
● 2 Liste des périodes
● 14 Période par jour
● Données gelées (48 derniers mois ou 90 derniers jours)
● Demande maximale et durée d'occurrence
Communication RS485 à 2 canaux
● Protocole : MODBUS-RTU
● 1 canal RS485 ou 2 canaux RS485 (en option)
Mesure de température à 3 canaux
● Thermistance : capteur de température NTC
● Plage de mesure : -40℃ à +125℃
Commutateur DO/DI
● 1 canal DO
● 1 canal DI
Interface homme-machine pour le paramétrage
● Code
● Protocole
● Adresse
● Débit en bauds
● Parité
● Tous les affichages
Communication infrarouge pour la relève à distance des compteurs
● Communication infrarouge intégrée
● Relevé de compteur à distance facile
● Méthodes de connexion optionnelles
● Raccordement direct au compteur
● Première connexion via CT.
Méthodes de connexion optionnelles
● Raccordement direct au compteur
● Première connexion via CT.
CâblageCompteur d'énergie triphasé multifonction sur rail DIN ADL3000-E
Réseau
Installation
Avantages et bénéfices
• Haute précision (0,5 s), certification CE
• Mesure complète des paramètres électriques
• Historique de la consommation d'énergie des 48 derniers mois ou des 90 derniers jours
• Commutation entrée/sortie et mesure de température
Applications
• Calculer la consommation d'électricité du système d'alimentation électrique
• Mesure de la consommation en kWh des entreprises industrielles et minières
• Mesure détaillée de la consommation d'énergie électrique dans les agences gouvernementales
• Mesure de l'énergie électrique dans les grands bâtiments publics
Contour et dimensions
Dimensions de l'ADL3000-E (entrée de courant via connexion directe)
Dimensions de l'ADL3000-E (entrée de courant via TC)
Conditionnement
| Aperçu de l'emballage (minimum) |  |  |
| Dimensions et poids de l'emballage (minimum) | Contenu minimal de l'emballage : 1 pièce. Dimensions du produit :170 mm x 150 mm x 130 mm
| Poids net total (1 pièce) : 0,254 kg |
| Dimensions et poids de l'emballage (grand format) | Grand paquet contenant 36 pièces. Dimensions du produit :540 mm x 530 mm x 480 mm
| Poids net total (36 pièces) : 11,836 kg |
| Délai moyen | Fabrication : 3 à 4 jours(Si le produit est associé à un système, prévoir 1 à 2 jours supplémentaires pour le réglage)
| Livraison : 8 à 9 jours(Expédition internationale) |
| Code SH du produit | 9028301400 | |
| Pays d'origine | Chine | |
Compteur d'énergie triphasé multifonction sur rail DIN ADL3000-EFAQ
Oui, appuyez sur la touche pour régler le compteur en mode triphasé à trois fils.
Un compteur secondaire ordinaire peut accéder au rapport XXX/5(1)A des TC, ce qui correspond au courant réel sur site. Le modèle avec TC, fourni avec un transformateur externe, est plus facile à installer (il ne doit pas être démonté, sous peine d'endommager le compteur). Des TC sont disponibles sur site pour faciliter l'installation sans retrait de fil.
Les prises 3*100V et 3*57,7/100V sont utilisées pour la haute tension, en conjonction avec des transformateurs de tension, où 3*100V représente 3P3W et 3*57,7V/100V représente 3P4W ; les prises 3*380V et 3*220V/380V sont utilisées pour la basse tension, avec une entrée de tension directe, parmi lesquelles 3*380V représente 3P3W et 3*220V/380V représente 3P4W.
Oui, il suffit que l'automate programmable prenne en charge l'interface RS485, le protocole Modbus RTU ou DL/T645.
Compteur d'énergie triphasé multifonction Acrel ADL3000-E pour montage sur rail DIN
Fonctions
| Fonctions | Description de la fonction | Fonction fournir |
| Mesure du kWh | kWh actifs (positifs et négatifs) | ■ |
| kWh réactifs (positifs et négatifs) | ■ | |
| kWh actifs positifs des phases A, B et C | ■ | |
| Mesure des paramètres électriques | U, IP, Q, S, PF, F | ■ |
| Mesure des harmoniques | Harmonique de tension et de courant 2 à 31 | ■ |
| Écran LCD | Écran LCD 8 bits, rétroéclairage | ■ |
| Programmation clé | 4 clés pour communiquer et définir les paramètres | ■ |
| Sortie d'impulsions | Sortie d'impulsions actives | ■ |
| Sortie d'impulsion réactive | □Note 1 | |
| Sortie d'impulsions d'horloge | □Note 1 | |
| Multitarif et fonctions | Entrée de commutateur actif | □Note 2 |
| Sortie de commutation | □Note 2 | |
| Adaptez 4 fuseaux horaires, 4 listes d'intervalles horaires, 14 intervalles horaires par jour et 4 tarifs. | □ | |
| Max a demandé en kWh et le temps s'est écoulé. | □ | |
| Données figées sur les 48 derniers mois et les 90 derniers jours | □ | |
| Date, heure | □ | |
| Communication | Communication infrarouge | ■ |
| Le premier chemin de communication : Interface de communication : RS485, Protocole de communication : MODBUS-RTU | □ | |
| Le deuxième chemin de communication : Interface de communication : RS485, Protocole de communication : MODBUS-RTU | □Note 2 | |
| Mesure de température | Prise en charge de 3 sorties de température NTC | □Note 3 |
Paramètres techniques
| Spécification | triphasé à 3 fils, triphasé à 4 fils | |
| Tension | Tension de référence | 3×100V, 3×380V, 3×57,7/100V, 3×220/380V |
| Consommation | <10 VA (monophasé) | |
| Impédance | >2MΩ | |
| Classe de précision | Erreur ±0,2% | |
| Actuel | Courant d'entrée | 3×1(6)A, 3×1(6)A (Transformateur Outlay), 3×10(80)A, 3×10(100)A (Transformateur Outlay) |
| Consommation | <1VA (courant nominal monophasé) | |
| Classe de précision | Erreur ±0,2% | |
| Pouvoir | Puissance active, réactive, apparente, erreur ±0,5 % | |
| Fréquence | 45～65 Hz, erreur ±0,2 % | |
| Température | -40℃～99℃ | |
| Énergie | Énergie active (classe de précision : 0,5, 1), énergie réactive (classe de précision : 2) | |
| Horloge | ≤0,5 s/j | |
| Sortie d'impulsions énergétiques | 1 sortie optocoupleur active, 1 sortie optocoupleur réactive | |
| Sortie de commutation | 1 Sortie à découpage, tension maximale admissible : 220 V CC/CA | |
| Entrée commutée | 1 entrée optocoupleur, tension maximale admissible : 220 V CC/CA | |
| Largeur du pouls | 80±20ms | |
| Constante d'impulsion | 6400 imp/kWh, 400 imp/kWh (correspondent au courant de base) | |
| Interface et communication | RS485 : Modbus RTU | |
| Portée de l'adresse de communication | Modbus RTU : 1 à 247 | |
| débit en bauds | 1200 bps ~ 19200 bps | |
| Température relative | -25℃~+55℃ | |
| Humidité relative | ≤95℅ (Sans condensation) | |
