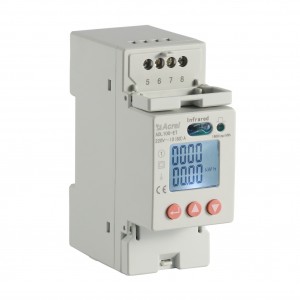

Compteur d'énergie monophasé sur rail Din Acrel ADL100-ET
Acrel ADL100-ETCompteur d'énergie monophasé sur rail Din
Général
Le compteur d'énergie monophasé Acrel ADL100-ET est principalement utilisé pour mesurer l'énergie active monophasée du réseau basse tension et peut mesurer la tension, le courant, la puissance et toute autre énergie électrique, avec une fonction de communication infrarouge et une fonction de communication RS485 en option, pratique pour les utilisateurs. d'utiliser la surveillance, la collecte et la gestion de l'électricité.
Il peut être installé de manière flexible dans le boîtier de distribution pour réaliser la mesure, les statistiques et l'analyse de l'énergie électrique des sous-éléments de différentes régions et de différentes charges.
Fonctions
Précision:kWh:Classe1
Fréquence:50Hz
Alimentation (auto-alimentation) :220 VCA, 154 ~ 264 VCA
Sortie d'impulsion :Sortie d'impulsion kWh
Consommation:<10VA (monophasé)
Dimension (L*L*H) :36*80*70mm
Installation:DIN 35mm
Horloge:≤0,5s/j
Courant de démarrage :0,004 lb
Panneau avant
Schéma du compteur d'énergie monophasé sur rail Din ADL100-ET
Le compteur d'énergie monophasé ADL100-ET est divisé en accès au courant continu et accès au courant secondaire. Lorsque vous utilisez la méthode de connexion directe, veuillez faire attention au sens d'entrée et de sortie lors du câblage et visser fermement, pour éviter un fonctionnement anormal du compteur. La taille globale du compteur est L*W*H : 88*36*70 mm, le panneau avant a la sérigraphie correspondante, y compris le fil d'entrée, le fil de sortie, le numéro de port de fonction auxiliaire, le logo, l'écran LCD, les boutons, etc.
Caractéristiques
Petite taille compacte
● Dimension (L*L*H) : 36 mm*88 mm*70 mm
Mesure de divers paramètres électriques
● U (Tension)
● I (actuel)
● P (Puissance)
● Q (Puissance réactive)
● S (Puissance apparente)
● PF (facteur de puissance)
● kWh (kilowattheures)
● kVarh (kilovar-heure)
Tarif multitarif/flexible
● 4 Fuseau horaire
● 4 Taux tarifaires (Spike, Peak, Flat, Valley)
● 2 Liste des périodes
● 14 Période par jour
IHM pour le paramétrage
● Coder
● Protocole
● Adresse
● Débit en bauds
● Parité
● Tout afficher

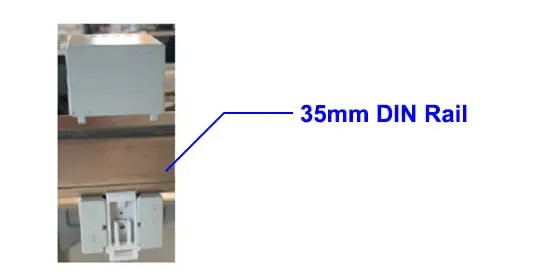

Installation sur rail DIN
● Rail DIN standard de 35 mm
Écran LCD
● 8 chiffres
Câblage
Réseau
Installation
Avantages et avantages
• Haute précision, certification CE
• Petite taille, poids léger, facile à installer
• Diverses fonctions, mesure entièrement électrique des paramètres
• Peut réaliser une communication sans fil avec le module de passerelle
Applications
• Installé dans la salle de distribution et l'armoire de distribution
• Utilisé pour mesurer l'énergie électrique dans un boîtier de compteur domestique
• Mesure de l'énergie électrique dans les bâtiments scolaires
• Mesure de l'électricité des centres commerciaux, supermarchés et autres bâtiments
Contour et dimension
Conditionnement
| Aperçu de l'emballage (minimum) |  |  |
| Dimension et poids de l'emballage (minimum) | Le paquet minimum contient 4 pièces Dimension des produits :170mm*150mm*130mm
| Total NW (0,034 kg * 4 pièces) 0,136 kg |
| Dimension et poids de l'emballage (grand) | Le grand paquet contient 36 pièces Dimension des produits :480mm*460mm*200mm
| Total NW (36 pièces) 2,304 KG |
| Délai moyen | Fabrication : 3~4 jours(Si associé au système, il faut 1 à 2 jours supplémentaires pour l'ajustement)
| Expédition : 8 à 9 jours(Expédition dans le monde entier) |
| Code SH du produit | 9028301400 | |
| Pays d'origine | Chine | |
Compteur d'énergie monophasé sur rail Din Acrel ADL100-ET
Fonctions
| Fonctions | Description | Fonction fournie |
| Mesure du kWh | kWh actif monophasé (positif et négatif) | ■ |
| Mesure des paramètres électriques | Tension, courant, puissance active, puissance réactive, puissance apparente, facteur de puissance et fréquence | ■ |
| Écran LCD | Écran LCD à section 8 bits | ■ |
| Programmation des touches | 3 touches pour définir des paramètres tels que le code, l'adresse, le débit en bauds, le multitarif et le protocole de communication | ■ |
| Sortie d'impulsion | Sortie d'impulsion d'énergie active | ■ |
| Multi-tarif | Adapter 4 fuseaux horaires, 2 listes d'intervalles de temps, 14 intervalles de temps par jour et 4 tarifs | □F |
| Communication | Interface de communication : RS485, Protocole de communication : MODBUS-RTU | □C |
| Communication infrarouge | ■ |
Paramètres techniques
| Performances électriques | ||
| Tension d'entrée | Tension de référence | AC220V |
| Fréquence de référence | 50Hz | |
| Consommation d'énergie | <10VA | |
| Courant d'entrée | Courant de base | 10A,20A (transformateur externe) |
| Courant maximal | 60A,100A (transformateur externe) | |
| Courant de démarrage | 4‰Ib | |
| Consommation | <4VA (courant maximum) | |
| Performances de mesure | Précision de mesure | 1 classe |
| Plage de mesure | 000000,00 ~ 999999,99 kWh | |
| Précision de l'horloge | Erreur≤0,5 s/j | |
| Pouls actif | Largeur d'impulsion | 80 ± 20 ms |
| Constante d'impulsion | 1600imp/kWh ， 800imp/kWH (correspondant au courant de base)，LED | |
| Communication | Interface | RS485(A+、B-) |
| Mode de connexion | Conducteurs à paire torsadée blindée | |
| Protocole | MODBUS-RTU | |
| Performances mécaniques | ||
| Contour (longueur × largeur × hauteur) | 88 mm × 36 mm × 70 mm | |
| Environnement de travail | ||
| Plage de température | Température de travail | -25 ℃ ~ 55 ℃ |
| Température de stockage | -40 ℃ ~ 70 ℃ | |
| Humidité relative | ≤95 % (pas de condensation) | |
| Altitude | <2000m | |
