Dispositif de surveillance des batteries au plomb série ABAT100 d'Acrel

Dispositif de surveillance des batteries au plomb série ABAT100 d'Acrel

● Capacité de surveillance : un module S surveille une batterie

● Portée de surveillance : batterie 2 V, 6 V, 12 V d'une capacité inférieure à 3 000 AH

● Résistance interne unique : 50~65535uΩ

● Température négative : -5℃~+105℃

● Interface de communication : port UART, prend en charge le protocole MODBUS

● Tension de tenue d'isolation : 2000VAC

● Type de batterie : batterie au plomb


Détail du produit

Paramètres techniques

Télécharger

Mots clés du produit

Dispositif de surveillance des batteries au plomb série ABAT100 d'Acrel

Général

Le système de surveillance en ligne des batteries de la série Acrel ABAT100 peut fournir des informations sur le fonctionnement de la batterie telles que la tension, la résistance interne et la température interne, y compris SOC et SOH, et peut fournir une alerte précoce et une égalisation de la batterie en cas de panne de batterie afin de garantir l'autonomie de la batterie et de prolonger la durée de vie de la batterie. Le système dispose de fonctions de surveillance et est facile à installer, à entretenir et à accéder. Le système se compose principalement d'un module de surveillance de batterie unique ABAT100-S, d'un module de surveillance de batterie de groupe ABAT100-C, d'un module collecteur ABAT100-HS et d'un écran tactile, etc. L'alarme et les données en temps réel peuvent être interrogées et les paramètres peuvent être définis via le toucher. Écran, et la plate-forme de surveillance peut être sélectionnée pour réaliser une gestion centralisée en réseau.

Connexion typique

Dispositif de surveillance de batterie au plomb série ABAT100 - connexion typique

Solutions

Dispositif de surveillance de batterie au plomb série ABAT100 - connexion typique - 1
ABAT100-HS : gérez un jeu de batteries à la fois, avec un maximum de 120 batteries par jeu.
ABAT100-S-02/6/12 : surveillez une batterie 2/612, surveillez la tension de la batterie, la résistance interne et le négatiftempérature de l'électrode.
ABAT100-C : surveille un courant de charge et de décharge et une température ambiante, avec un maximumplage actuelle de 1000A.
Dispositif de surveillance de batterie au plomb série ABAT100 - connexion typique - 2
ABAT100-HS : Gérez un jeu de batteries à la fois.
ABAT100-S-02/6/12 : surveillez une batterie, surveillez la tension de la batterie, la résistance interne et la température de l'électrode négative.
ABAT100-C : Surveillez un courant de charge et de décharge et une température ambiante.

Contour et dimension

Dispositif de surveillance des batteries au plomb série ABAT100 - dimension

Photos sur place

Dispositif de surveillance des batteries au plomb série ABAT100 - photo sur site - 1

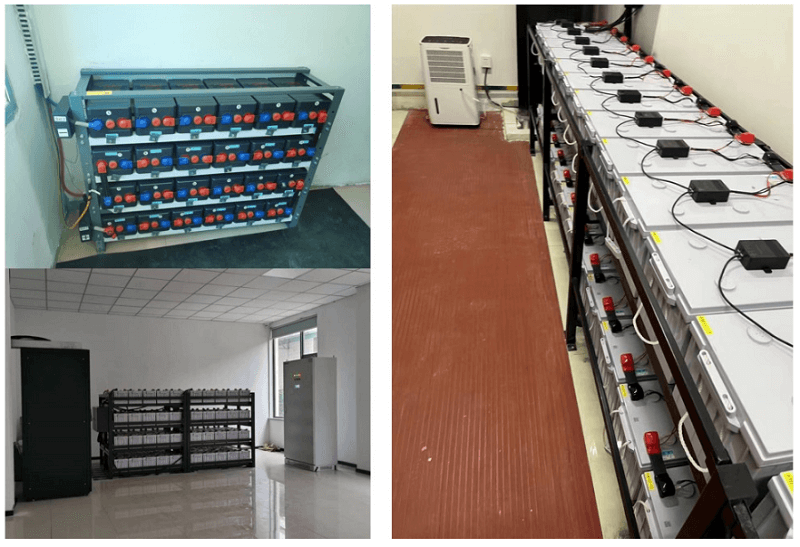

Dispositif de surveillance des batteries au plomb série ABAT100 - photo sur site - 2

  • Précédent:
  • Suivant:

  • Dispositif de surveillance des batteries au plomb série ABAT100 d'Acrel

    Modèles

    Modèle FonctionDescription
    ABAT100-HS Entrée DC24V, une pour gérer un groupe de batteries, jusqu'à 120 batteries dans un groupe.
    ABAT100-S-02 Surveillez une batterie 2 V, surveillez la tension de la batterie, la résistance interne et la température des bornes négatives.
    ABAT100-S-06 Surveillez une batterie de 6 V, surveillez la tension de la batterie, la résistance interne et la température des bornes négatives.
    ABAT100-S-12 Surveillez une batterie 12 V, en surveillant la tension de la batterie, la résistance interne et la température des bornes négatives.
    ABAT100-C Surveillez un courant de charge/décharge avec une température ambiante avec une plage de courant maximale de 1 000 A.

    Paramètres techniques du module collecteur ABAT100-HS

    Fonction
    Description
    Afficher
    Affichage des données en temps réel, graphiques, affichage de l'histogramme
    Données historiques
    Interrogation et exportation de l'historique de fonctionnement de l'équipement, des enregistrements de charge et de décharge et des événements de surveillance
    Configuration des paramètres
    Fournir des fonctions de base de gestion de l’information
    Protocole de communication
    MODBUS-RTU
    Mode alarme
    Alarme sonore et visuelle locale, alarme indicateur, alarme SMS, etc.
    Estimation de capacité
    Groupe batteries SOC, estimation SOH ; estimation du SOC et du SOH d'une seule batterie
    Inspection régulière
    Jugement intelligent de l'état actuel et émission automatique de commandes de test
    Voyant lumineux
    Lumières LED rouges et vertes, lumière verte comme voyant d'alimentation, lumière rouge comme voyant lumineux



    Paramètres techniques
    Description
    Environnement de travail
    Température de fonctionnement : -10 ℃ ~ 50 ℃
    Humidité relative : 5 % ~ 95 %
    Intensité de la pression atmosphérique : 80 ~ 110 kPa
    Capacité de gestion
    Un collecteur peut surveiller un maximum de 120 batteries au total
    Type d'alarme
    Surcharge/décharge de tension de groupe, surcharge/décharge de tension unique, surcharge/décharge de courant, résistance interne élevée d'une unité unique, communication anormale, etc.
    Alimentation
    DC24V
    Protection
    Avec protection contre les surtensions et les courts-circuits
    Interface de communication
    Avec port de communication RS485, prend en charge MODBUS/RTU
    Tension de tenue d'isolation
    2000 VCA
    Méthode d'installation
    Montage par attaches ou montage adhésif
    Poids
    90g



    Module de surveillance de batterie unique ABAT100-S
    Fonction
    Description
    Surveillance en ligne
    Surveillance en ligne 24 heures sur 24, une batterie par module, surveillance de la tension, de la résistance interne et de la température des bornes négatives
    Mesure de haute précision
    Erreur de mesure de résistance interne aussi faible que 1 %
    Test de résistance interne de la batterie
    Mesure périodique automatique de la résistance interne de chaque batterie contrôlée par le collecteur
    Conception à faible consommation
    Entrée manuelle en mode faible consommation, le module S consomme le courant de la batterie jusqu'à 0,5 mA
    Conception anti-brouillage
    Conception anti-interférence élevée, peut bloquer les interférences d'ondulation des UPS haute fréquence haute puissance
    Protocole de communication
    Protocole MODBUS-RTU
    Méthode d'installation
    Montage par attaches ou montage adhésif
    Voyant lumineux
    Lumières LED rouges et vertes, lumière verte comme voyant d'alimentation, lumière rouge comme voyant lumineux



    Paramètres techniques
    Description
    Environnement de travail
    Température de fonctionnement : -10 ℃ ~ 50 ℃
    Humidité relative : 5 % ~ 95 %
    Intensité de la pression atmosphérique : 80 ~ 110 kPa
    Capacité de surveillance
    Un module S surveille une batterie
    Portée de la surveillance
    Batterie 2V, 6V, 12V d'une capacité inférieure à 3000AH
    Plage de mesure et précision
    Contenu de la mesure
    Portée
    Précision
    Tension unique
    2V, 6V, 12V
    ±0,1%
    Résistance interne unique
    50~65535uΩ
    (Résolution) 1uΩ
    Température négative
    -5 ℃ ~ + 105 ℃
    ±1°C
    Exigences de puissance
    Directement à partir de la batterie surveillée, module 2V fonctionnement normal du courant d'absorption de 10mA, le maximum ne dépasse pas 13mA, 6V, module 12V fonctionnement normal du courant d'absorption de 5mA, le maximum ne dépasse pas 7mA, courant d'absorption des différents modules la cohérence est très élevée
    Protection
    Circuit de mesure et circuit de puissance à deux niveaux de protection, avec protection de connexion inverse et opto-isolation
    Interface de communication
    Port UART, prend en charge le protocole MODBUS
    Tension de tenue d'isolation
    2000 VCA
    Poids
    90g
    Module ABAT100-C
    Fonction
    Description
    Haute stabilité
    Fonctionnement fiable et stable à long terme
    Conception anti-brouillage
    Conception anti-interférence élevée, peut bloquer les interférences d'ondulation des UPS haute fréquence haute puissance
    Protocole de communication
    Protocole MODBUS-RTU
    Méthode d'installation
    Montage par attaches ou montage adhésif
    Voyant lumineux
    Lumières LED rouges et vertes, lumière verte comme voyant d'alimentation, lumière rouge comme voyant lumineux
    Paramètres techniques
    Description
    Environnement de travail
    Température de fonctionnement : -10 ℃ ~ 50 ℃
    Humidité relative : 5 % ~ 95 %
    Intensité de la pression atmosphérique : 80 ~ 110 kPa
    Capacité de surveillance
    Un module C surveille le courant de charge et de décharge d'un groupe de batteries par rapport à la température ambiante
    Portée de la surveillance
    Batterie 2V, 6V, 12V
    Plage de mesure et précision
    Contenu de la mesure
    Portée
    Précision
    Courant de charge et de décharge
    0~1000A
    ±1%
    Température ambiante
    -5 ℃ ~ + 105 ℃
    ±1°C
    Exigences de puissance
    DC24V, 1W
    Protection
    Circuit de mesure et circuit de puissance avec deux niveaux de protection
    Interface de communication
    Port UART, prend en charge le protocole MODBUS
    Tension de tenue d'isolation
    2000 VCA
    Poids
    90g
